ПНЦ-Е
Доступен для скачивания
краткий каталог продукции:
Цена: 1361 ... 9052 руб.
Пневмоцилиндр двойной ПНЦ-Е предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:
Особенности:
- Два варианта исполнения: с магнитным кольцом на поршне для бесконтактного определения его положения с помощью герконовых датчиков и без магнитного кольца
| Параметр | Значение |
| Тип цилиндра
| Двустороннего действия |
| Рабочая среда
| Очищенный воздух (тонкость очистки 25 мкм) |
| Рабочее давление | 0,1…0,9 МПа |
| Максимальное допустимое давление
| 1,35 МПа |
| Диаметр поршня
| 10 мм, 16 мм, 20 мм, 25 мм, 32 мм |
| Присоединение
| M5, G⅛" |
| Скорость хода поршня
| 100…800 мм/с |
| Длина хода штока
| 10…200 мм |
| Рабочая температура
| −5…+70°C |
| Материал:
– корпуса – поршня – штока – уплотнения |
Анодированный алюминий Алюминиевый сплав Сталь с твердым хромовым покрытием NBR |
| Габаритные размеры:
- ПНЦ-Е-010 - ПНЦ-Е-016 - ПНЦ-Е-020 - ПНЦ-Е-025 - ПНЦ-Е-032 |
42×17×58 мм 54×21×68 мм 62×25×78 мм 73×30×81 мм 96×40×108 мм |

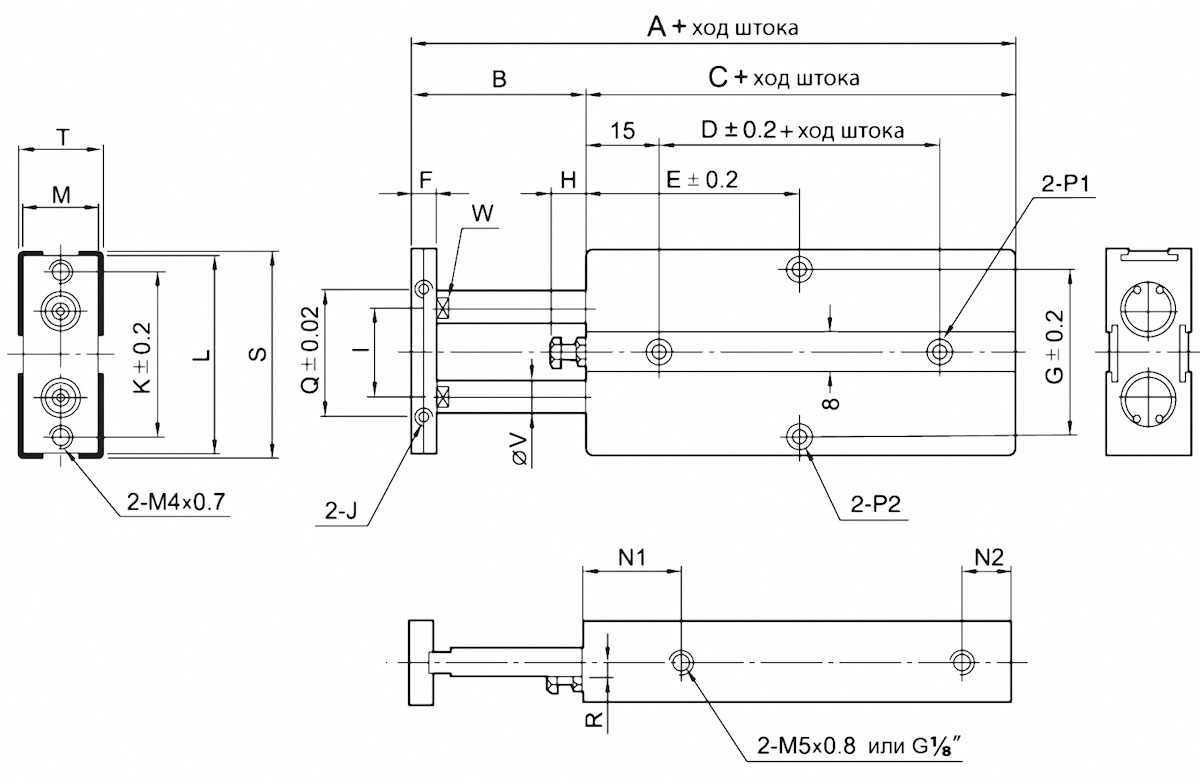

| Габаритные размеры |
 |
| Диаметр, мм
| |||||||||||||||||
| A | B | C | D | E | F
| ||||||||||||
| 10
| 20
| 30
| 40
| 50
| 60
| 70
| 80
| 90
| 100
| 125
| 150
| ||||||
| 10
| 58
| 46 | 10 | 34 | 30
| 30
| 35
| 40
| 45
| 50
| 55
| − | − | − | − | − | 5
|
| 16
| 68
| 53 | 20 | 47 | 30
| 35
| 40
| 45
| 50
| 55
| 60
| 65
| 70
| 75
| 88 | 100
| 8
|
| 20
| 78
| 58 | 20 | 55 | 35
| 35
| 40
| 45
| 50
| 55
| 60
| 65
| 70
| 75
| 88
| 100
| 10
|
| 25
| 81
| 62 | 30 | 66 | 40
| 40
| 45
| 50
| 55
| 60
| 65
| 70
| 75
| 80
| 93
| 105
| 10
|
| 32
| 108
| 78 | 35 | 83 | 45
| 50
| 55
| 60
| 65
| 70
| 75
| 80
| 85
| 90
| 103 | 115
| 17
|
| Диаметр, мм
| Размеры, мм
| |||||||||||||||
| H
| I
| J
| K
| L
| M
| N1
| N2
| P1
| P2
| Q
| R
| S
| T
| V
| W
| |
| 10
| 7
| 18
| M3×0,5
глубина 5 | 34
| 16 | 41 | 20
| 10
| 3 | 3 | 26
| 2 | 42
| 17
| 6
| 5 |
| 16
| 7
| 24
| M4×0,7
глубина 5 | 47
| 20 | 53 | 22
| 11
| 4,5
| 4,5
| 34
| 3
| 54
| 21
| 8
| 6 |
| 20
| 10
| 28
| M4×0,7
глубина 5 | 55
| 24 | 61 | 25
| 12
| 4,5
| 4,5
| 44
| 3 | 62
| 25
| 10
| 8 |
| 25
| 9
| 34
| M4×0,7
глубина 5 | 66
| 29 | 72 | 27
| 12
| 4,5
| 4,5
| 56
| 7
| 73
| 30
| 12
| 10 |
| 32
| 13
| 42
| M8×1,25
глубина 5 | 83
| 38 | 94 | 40
| 14
| 5,5
| 5,5
| 76
| 10
| 96
| 40
| 16
| 14
|
Версия: 2026-05-18-СДГ
| Документ | Дата обновления |
| Паспорт на ПНЦ-Е | 19.05.2026 |
