ФРЛ-Х010
Доступен для скачивания
краткий каталог продукции:
Цена: 2691 ... 10296 руб.
Блок подготовки сжатого воздуха вертикальной компоновки ФРЛ предназначен подготовки сжатого воздуха в пневмоприводах различного назначения:
очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы
Особенности:
очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы
- Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
- Модули можно легко менять и дополнять
- Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
- Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
- Корпус изготовлен из алюминиевого сплава
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
- Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
- Фильтрующий элемент изготовлен из пластика или спеченой бронзовой крошки, легко заменяется
- Смазка осуществляется масляным туманом
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму
- Манометр в комплекте. При необходимости манометр можно заменить
- Для перехода на другие размеры резьбы используются футорки, например, VTr.581.N
Технические характеристики:
| Параметр | Значение |
| Рабочая среда
| Сжатый воздух
|
| Рабочее давление
| 0,05...1 МПа |
| Максимальное давление
| 1,5 МПа
|
| Тонкость очистки
| 5 мкм или 25 мкм |
| Присоединение
| G¼"...G1"
|
| Расход воздуха
| 500...4000 л/мин |
| Рабочая температура | +5...+60°С
|
Модификации:
| Модель
| Расход воздуха, л/мин | Присоединение | Габаритные размеры, мм
| Вес, кг
|
| ФРЛ-2010-14
| 500
| G¼" | 90×161×87 | 0,8 |
| ФРЛ-3010-14
| 1700
| G¼" | 117×213×102 | 0,8 |
| ФРЛ-3010-38
| 1700
| G⅜" | 117×213×102 | 0,8 |
| ФРЛ-4010-12
| 3000
| G½" | 154×262×121 | 1,6 |
| ФРЛ-4010-34
| 3000
| G¾" | 164×267×121 | 1,78 |
| ФРЛ-5010-34
| 4000
| G¾" | 195×336×145 | 2,85 |
| ФРЛ-5010-1
| 4000
| G1" | 195×336×145 | 2,85 |
| Габаритные размеры |
 |

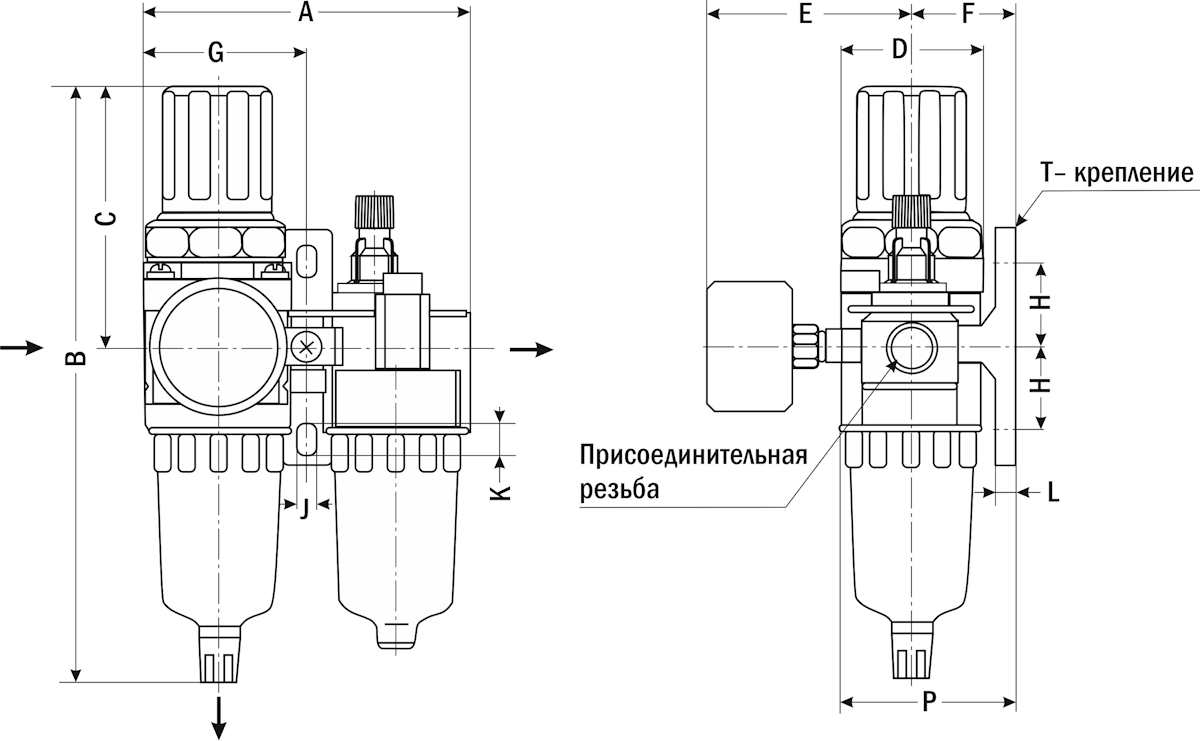

| ФРЛ-2010 |
 |

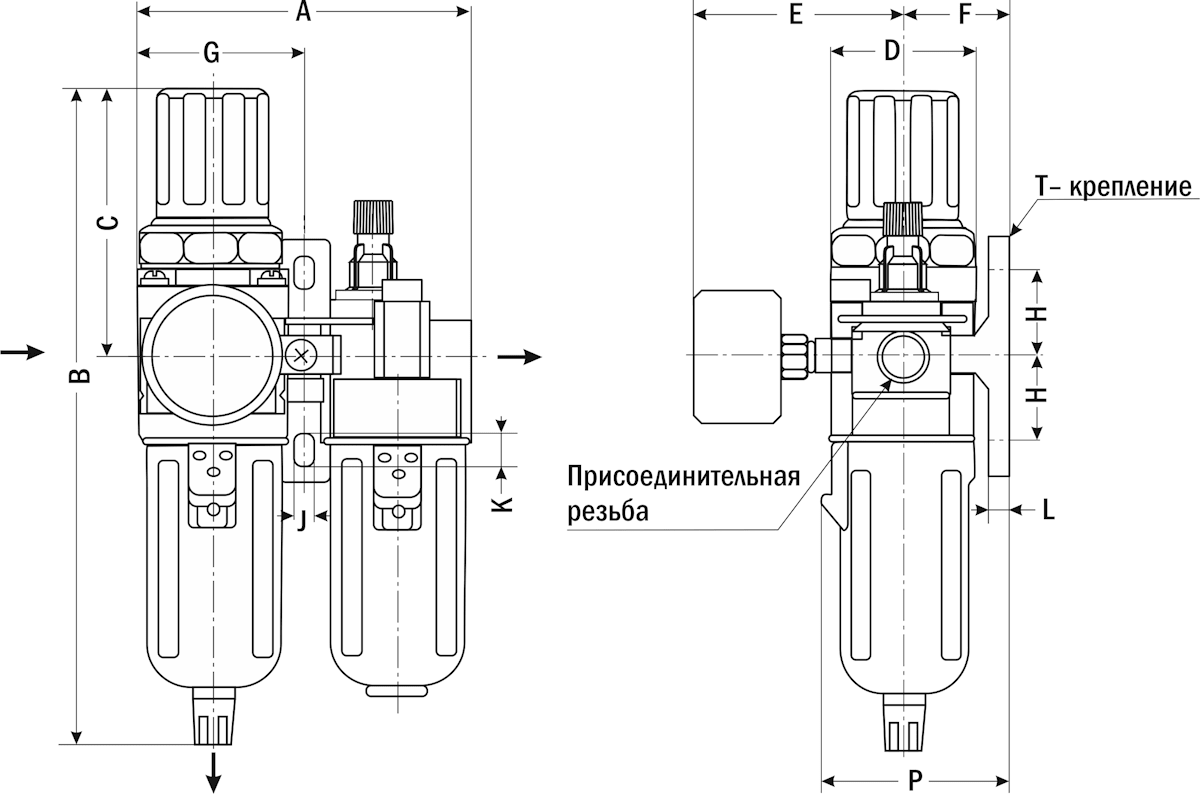

| ФРЛ-3010, ФРЛ-4010, ФРЛ-5010 |
| Модель | A | B | C | D | E | F | G | H | J | K | L | Р |
| ФРЛ-2010 | 90 | 161 | 71 | 41 | 57 | 30 | 45 | 24 | 5,5 | 8,5 | 5 | 50 |
| ФРЛ-3010 | 117 | 213 | 89 | 53 | 61 | 41 | 54 | 35 | 7 | 11 | 7 | 71 |
| ФРЛ-4010-12 | 154 | 262 | 108 | 70 | 71 | 50 | 75 | 40 | 9 | 13 | 7 | 88 |
| ФРЛ-4010-34 | 164 | 267 | 114 | 70 | 71 | 50 | 82 | 40 | 9 | 13 | 8 | 91 |
| ФРЛ-5010 | 195 | 336 | 119 | 90 | 76 | 70 | 90 | 50 | 12 | 16 | 12 | 100 |
| Документ | Дата обновления |
| Паспорт на FRLX010 | 18.09.2025 |
