Л-Х000
Доступен для скачивания
краткий каталог продукции:
![](../../upload/pdf_download.png)
Маслораспылитель Л-Х000 предназначен для подачи смазочного вещества из резервуара к элементам пневмосистемы с помощью потока сжатого воздуха
Особенности:
- Расход масла 2–3 капли в минуту при давлении 0,5 МПа и температуре масла +20°С
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
- Рекомендуется использовать масло, соответствующее ISO VG32, класс 1
- Материал корпуса: алюминиевый сплав
- Материал прозрачного стакана: поликарбонат (в моделях начиная с Л-3000 стакан защищен металлическим кожухом)
Параметр | Значение |
Рабочая среда
| Очищенный воздух
|
Рабочее давление
| 0,05...1 МПа |
Максимальное давление
| 1,5 МПа
|
Присоединение
| G¼"...G1"
|
Расход воздуха
| 800...7000 л/мин
|
Рабочая температура | +5...+60°С
|
Модификации:
Модель
| Минимальный расход воздуха, при котором возможно распыление масла*, л/мин
| Расход воздуха, л/мин | Присоединение | Объем резервуара, см³
| Габаритные размеры, мм | Вес, г
|
Л-2000-14
| 15
| 800
| G¼"
| 25
| 122×40×40 | 220
|
Л-3000-14
| 30
| 1700
| G¼"
| 50
| 142×53×56 | 300
|
Л-3000-38
| 30
| 1700
| G⅜"
| 50
| 142×53×56 | 300
|
Л-4000-12
| 50
| 5000
| G½"
| 130
| 142×53×56 | 560
|
Л-4000-34
| 50
| 6300
| G¾" | 130
| 142×53×56 | 580
|
Л-5000-34
| 190
| 7000
| G¾" | 130
| 254×90×90 | 1080
|
Л-5000-1
| 190
| 7000
| G1" | 130
| 254×90×90 | 1080
|

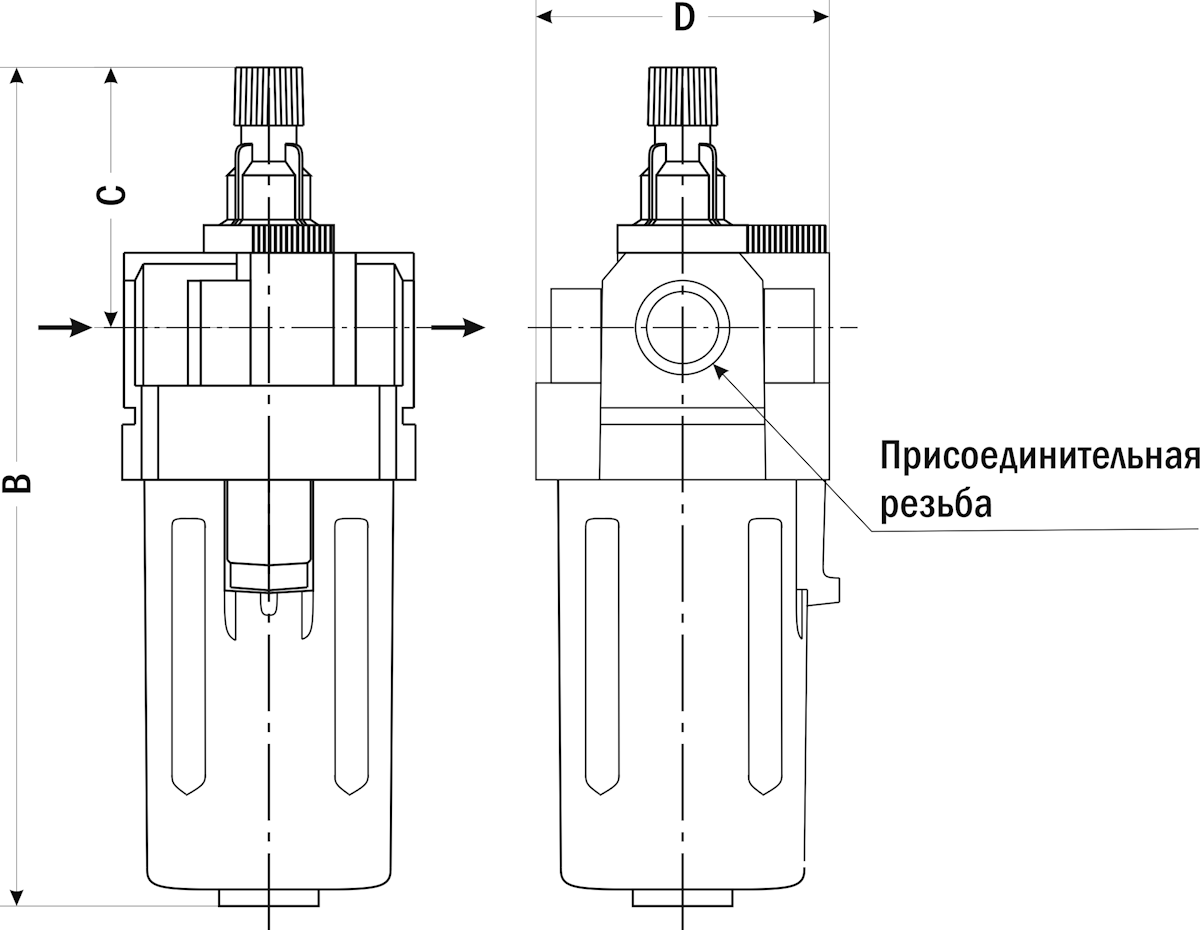

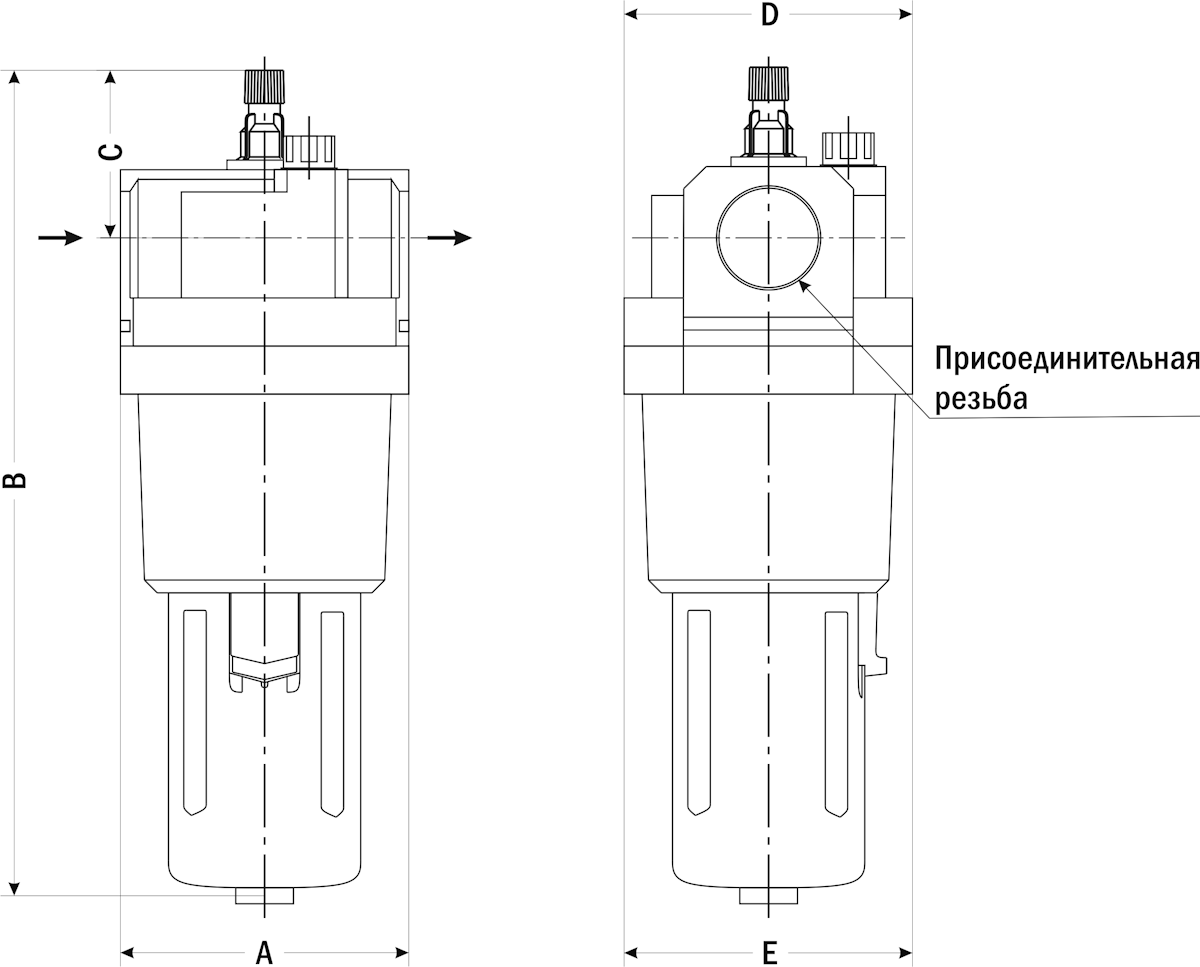

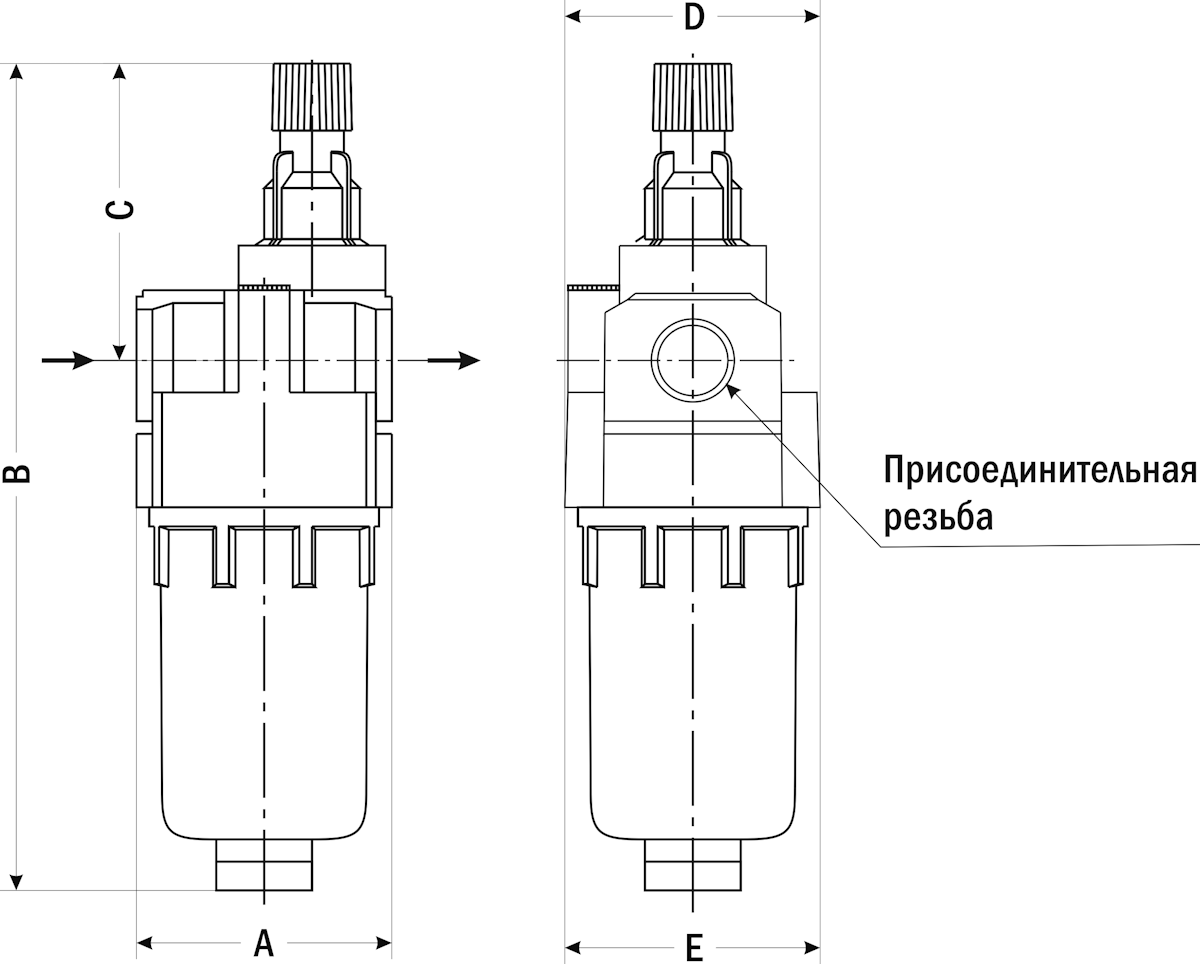

Габаритные размеры |
![]() |
Л-2000 |
![]() |
Л-3000, Л-4000 |
![]() |
Л-5000 |
Модель
| Размеры, мм
| |||||||||||
A
| B
| C
| D
| F
| G
| H
| J
| K
| L
| M
| P
| |
Л-2000 | 40
| 122
| 38
| 40
| 30
| 27
| 22
| 5,4
| 8,4
| 40
| 2,3
| 40
|
Л-3000 | 53
| 142
| 38
| 53
| 41
| 40
| 23
| 6,5
| 8
| 53
| 2,3
| 56
|
Л-4000-12 | 70
| 177
| 41
| 70
| 50
| 54
| 26
| 8,5
| 10,5
| 70
| 2,3
| 73
|
Л-4000-34 | 75
| 177
| 39
| 70
| 50
| 54
| 25
| 8,5
| 10,5
| 70
| 2,3
| 73
|
Л-5000 | 90
| 254
| 45
| 90
| 66,5
| 66
| 35
| 11
| 13
| 70
| 3,2
| − |
Версия: 2022-12-22-ЛВС
