ПР322-К7
Доступен для скачивания
краткий каталог продукции:
Цена: 1006 ... 2438 руб.
Пневмокнопка грибовидная (кнопка-грибок) ПР322-К7 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями
Технические характеристики:
| Параметр | Значение |
| Тип распределителя
| 3/2 (3-линейный, 2-позиционный), нормально закрытый
|
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение | G¼", G⅜", G½" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+60°C |
| Исполнение | С фиксацией |
| Цвет | Черный |
| Модель
| Присоединение G
|
Габаритные
размеры, мм
| Вес, г
|
| ПР322-К7.14
| G¼" | 34×21×89 | 105
|
| ПР322-К7.38
| G⅜” | 40×27×102 | 160
|
| ПР322-К7.12
| G½” | - | - |

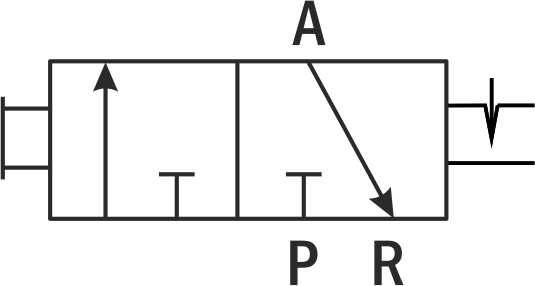

| Пневматическая схема
|
Расшифровка обозначений: P – порт питания А – рабочий порт R – порт выхлопа |
Описание работыДля управления пневмоцилиндрами одностороннего действия используются пневмокнопки ПР322-К7, имеющие возможность коммутировать линии питания, потребителя и выхлопа. Такие пневмокнопки обозначаются как 3/2 (3-линейные, 2-позиционные). Это означает, что они имеют 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на кнопку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При повторном нажатии кнопки золотник возвращается в исходное положение.
| Габаритные размеры |

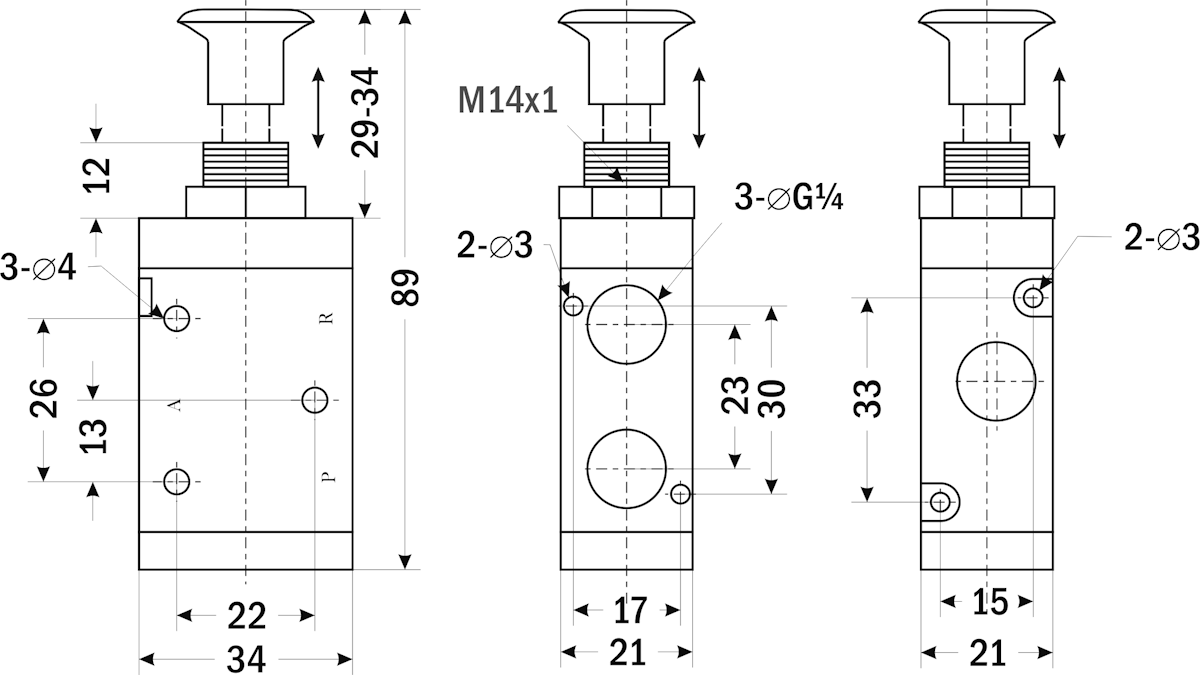

ПР322-К7.14 |

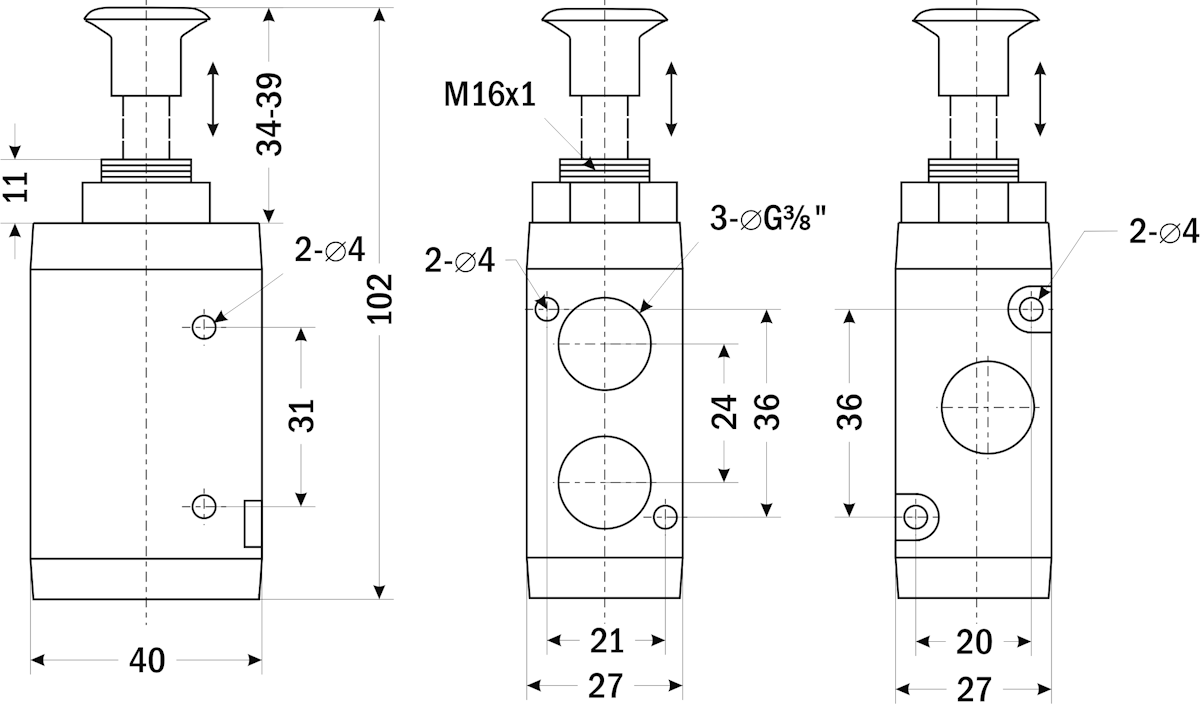

ПР322-К7.38 |
Версия: 2024-11-13-СДГ
| Документ | Дата обновления |
| Паспорт на ПР322-К7 | 10.04.2025 |
