ФРЛ-Х000
Доступен для скачивания
краткий каталог продукции:
Цена: 3237 ... 11973 руб.
Блок подготовки сжатого воздуха горизонтальной компоновки серии ФРЛ предназначен подготовки сжатого воздуха в пневмоприводах различного назначения: очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы
Особенности:
- Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
- Модули можно легко менять и дополнять
- Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
- Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
- Корпус изготовлен из алюминиевого сплава
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
- Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
- Фильтрующий элемент изготовлен из пластика или спеченной бронзовой крошки, легко заменяется
- Смазка осуществляется масляным туманом
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму
- Манометр в комплекте. При необходимости манометр можно заменитьТехнические характеристики:
| Параметр | Значение |
| Рабочая среда
| Сжатый воздух
|
| Рабочее давление
| 0,05...1 МПа |
| Максимальное давление
| 1,5 МПа
|
| Тонкость очистки
| 5 мкм или 25 мкм |
| Присоединение
| G¼"...G1"
|
| Расход воздуха
| 500...5000 л/мин |
| Рабочая температура | +5...+60°С
|
Модификации:
| Модель
| Расход воздуха, л/мин | Присоединение | Габаритные размеры, мм
| Вес, кг
|
| ФРЛ-2000-14
| 500
| G¼" | 140×125×50 | 0,49 |
| ФРЛ-3000-14
| 2000
| G¼" | 181×157×71 | 0,99 |
| ФРЛ-3000-38
| 2000
| G⅜" | 181×157×71 | 0,99 |
| ФРЛ-4000-12
| 4000
| G½" | 238×194×88 | 1,89 |
| ФРЛ-4000-34
| 4500
| G¾" | 253×193×88 | 2,15 |
| ФРЛ-5000-34
| 5000
| G¾" | 300×272×115 | 3,35 |
| ФРЛ-5000-1
| 5000
| G1" | 300×272×115 | 3,35 |
| Габаритные размеры |
 |

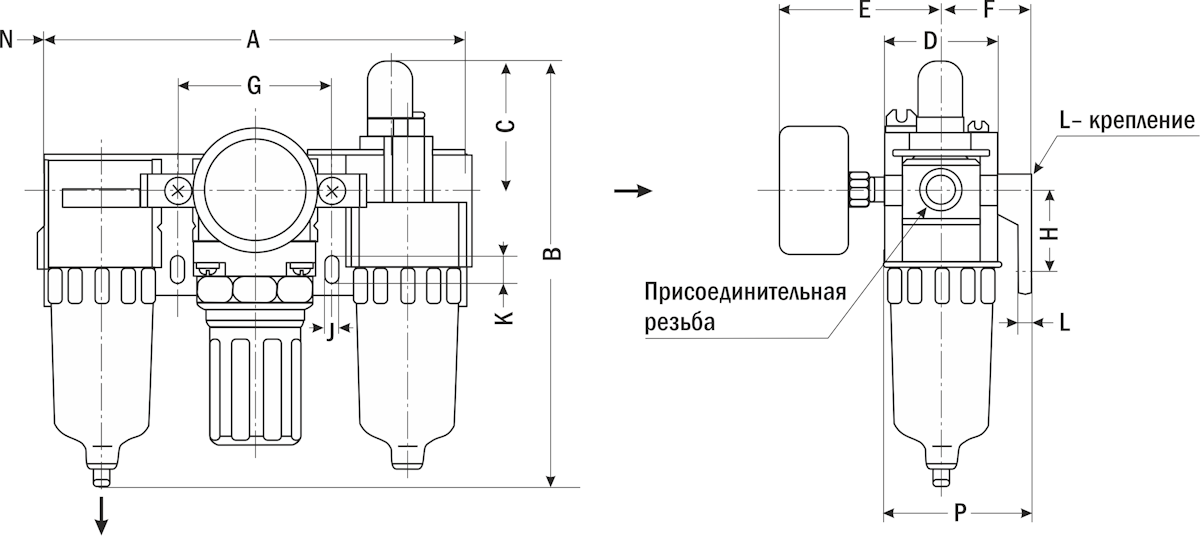

| ФРЛ-2000 |
 |

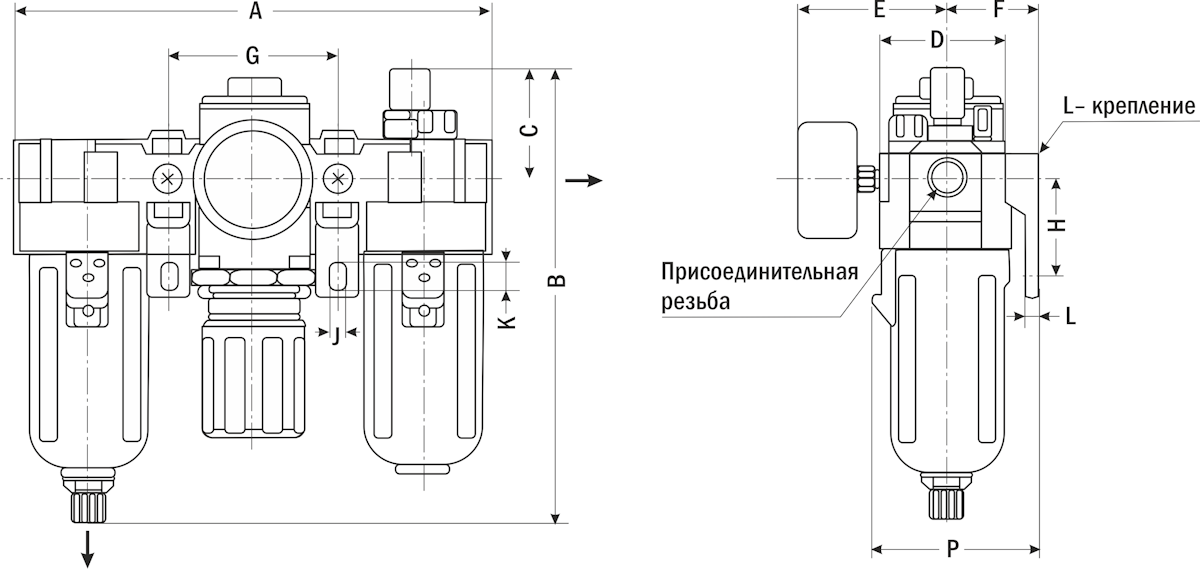

| ФРЛ-3000, ФРЛ-4000, ФРЛ-5000 |
| Модель | A | B | C | D | E | F | G | H | J | K | L | Р |
| ФРЛ-2000 | 140 | 125 | 38 | 40 | 57 | 30 | 50 | 24 | 6 | 8,5 | 5 | 50 |
| ФРЛ-3000 | 181 | 157 | 38 | 53 | 61 | 41 | 64 | 35 | 7 | 11 | 7 | 71 |
| ФРЛ-4000-12 | 238 | 194 | 51 | 70 | 51 | 43 | 74 | 36 | 9 | 14 | 7 | 88 |
| ФРЛ-4000-34 | 253 | 193 | 40,5 | 70 | 70 | 50 | 89 | 40 | 9 | 13 | 7 | 88 |
| ФРЛ-5000 | 300 | 272 | 48 | 90 | 76 | 70 | 105 | 50 | 12 | 16 | 11 | 115 |
