ПНЦ-К
Доступен для скачивания
краткий каталог продукции:
Цена: 9594 ... 20849 руб.
Пневматический захват двухпальцевый ПНЦ-К двустороннего действия
Технические характеристики:
Версия: 2026-05-19-СДГ
Технические характеристики:
| Параметр | Значение | ||||||
| Рабочая среда
| Очищенный воздух (тонкость очистки 25 мкм) | ||||||
| Рабочее давление (двустороннее действие)
| 0,3…0,7 МПа | 0,35…0,7 МПа | 0,25…0,7 МПа | ||||
| Диаметр поршня
| 6 мм | 10 мм | 16 мм | 20 мм | 25 мм | 32 мм | 40 мм |
| Максимальная частота срабатывания
| 180 раз/мин
| 60 раз/мин
| |||||
| Рабочая температура
| −10…+60°C | ||||||
| Присоединение
| M3×0,5 | M5×0,8 | |||||
Модификации:
| Модель
| Диаметр поршня, мм
| Удерживающее усилие
(наруж. захват), Н | Удерживающее усилие
(внутр. захват), Н | Длина хода на раскрытие, мм | Габаритные размеры, мм | Вес, г |
| ПНЦ-К-006 | 6
| 3,3
| 6,1
| 4
| 20×10×53 | 26 |
| ПНЦ-К-010 | 10
| 11
| 17
| 4
| 29×16×57 | 53 |
| ПНЦ-К-016 | 16
| 34
| 45
| 6
| 38×24×67 | 119 |
| ПНЦ-К-020 | 20
| 42
| 66
| 10
| 50×28×85 | 226 |
| ПНЦ-К-025 | 25
| 65
| 404
| 14
| 63×34×103 | н/д |
| ПНЦ-К-032 | 32
| 158
| 193
| 22
| 98×40×113 | 730 |
| ПНЦ-К-040 | 40
| 254
| 318
| 30
| 119×49×140 | 1322 |
| Габаритные размеры для ПНЦ-К-006 |
 |

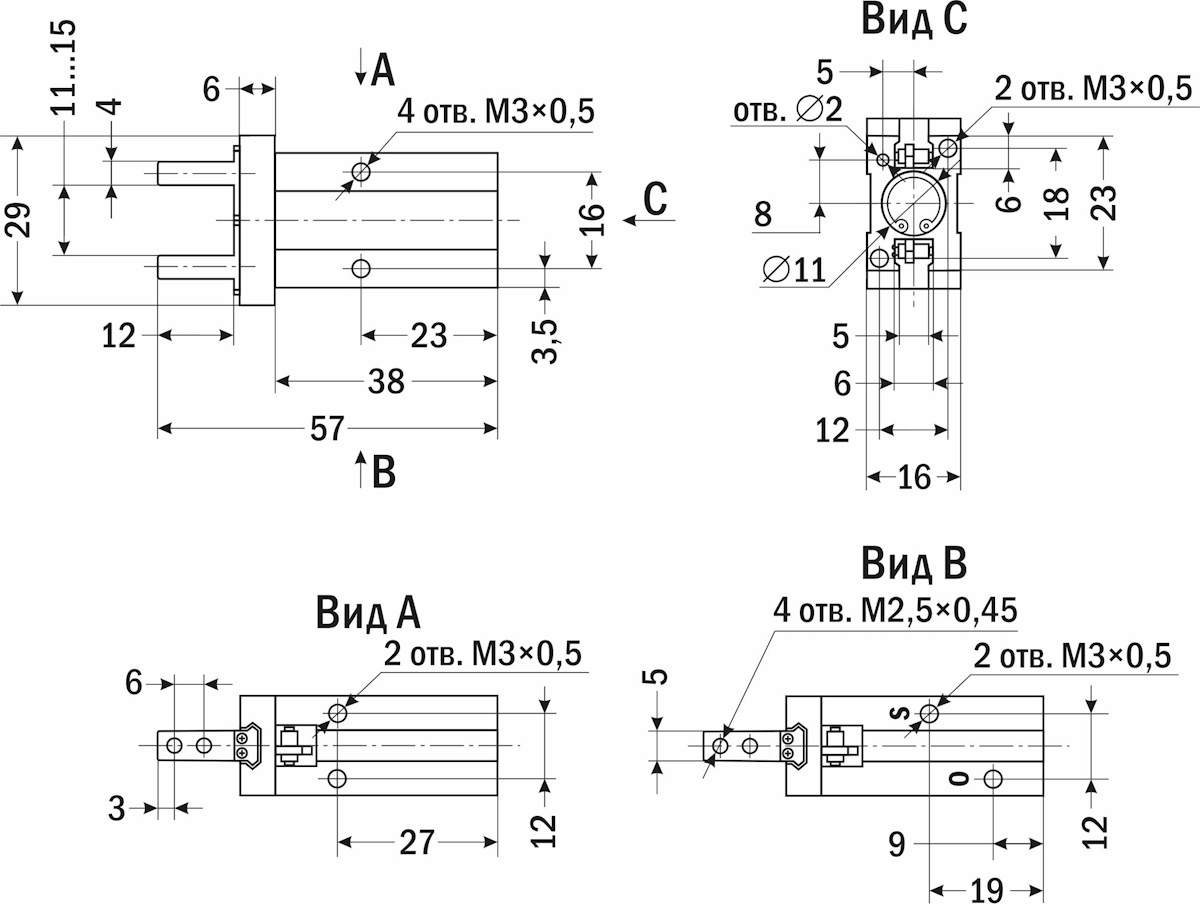

| Габаритные размеры для ПНЦ-К-010 |
 |
| Габаритные размеры для ПНЦ-К-16...40 |
 |
| Модель
| Размер, мм
| |||||||||||||
| A1
| A2 | B1 | B2 | C1 | C2 | D | E1 | E2 | F | H | I | J1 | J2 | |
| ПНЦ-К-016 | 7
| 22 | 24 | 15 | 15 | 12 | 43 | 67 | 6 | 38 | 15...22 | 5 | 24 | 3,5 |
| ПНЦ-К-020 | 10 | 33 | 29 | 18 | 21 | 15 | 53 | 85 | 9 | 50 | 16...26 | 8
| 30 | 6 |
| ПНЦ-К-025 | 11 | 40 | 30 | 22 | 25 | 19 | 64 | 103 | 12 | 63 | 19…33 | 10 | 36 | 8 |
| ПНЦ-К-032 | 12 | 46 | 40 | 26 | 30 | 24 | 67 | 113 | 12 | 98 | 26…45 | 12 | 46 | 7 |
| ПНЦ-К-040 | 15
| 57 | 49 | 33 | 37 | 30 | 83 | 140 | 13 | 119 | 30…59 | 14 | 56 | 8 |
| Модель
| Размер, мм
| |||||||||||||
| K
| M
| Ø N1
| Ø N2
| O
| P
| Q
| R
| S
| T
| U
| V
| W
| X
| |
| ПНЦ-К-016 | М4х0,7
| 30 | 17 | 4 | 17 | М3х0,5 | 4 | 8 | М5х0,8 | 31 | 8 | 19 | 8 | 13,5 |
| ПНЦ-К-020 | М5х0,8
| 35 | 21 | 4 | 19 | М4х0,7 | 6 | 10 | М5х0,8 | 42 | 10 | 23 | 10 | 16 |
| ПНЦ-К-025 | М6х1 | 37 | 26 | 4 | 22 | М5х0,8 | 6 | 12 | М5х0,8 | 52 | 11 | 24 | 12 | 20 |
| ПНЦ-К-032 | М6х1 | 48 | 34 | 4 | 26 | М6х1 | 8 | 14,5 | М5х0,8 | 60 | 11 | 31 | 15 | 24 |
| ПНЦ-К-040 | М8х1,25
| 53 | 42 | 4 | 33 | М8х1,25 | 9 | 17 | М5х0,8 | 72 | 12 | 38 | 18 | 28 |
| Модель
| Размер, мм
| |||
| Ø Y
| Y1 | Y2 | Z | |
| ПНЦ-К-016 | 3 | 7 | 12 | 24 |
| ПНЦ-К-020 | 4
| 8 | 17 | 28 |
| ПНЦ-К-025 | 4 | 10 | 22 | 34 |
| ПНЦ-К-032 | 5 | 13 | 23 | 40 |
| ПНЦ-К-040 | 5
| 14 | 30 | 49 |
| Документ | Дата обновления |
| Паспорт на ПНЦ-К | 19.05.2026 |
