ФРЛ-Х000А
Доступен для скачивания
краткий каталог продукции:
Цена: 4095 ... 13260 руб.
Блок подготовки сжатого воздуха горизонтальной компоновки серии ФРЛ предназначен подготовки сжатого воздуха в пневмоприводах различного назначения: очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы
Особенности:
- Конденсат автоматически удаляется через сливной клапан
- Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
- Модули можно легко менять и дополнять
- Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
- Корпус изготовлен из алюминиевого сплава
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
- Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
- Фильтрующий элемент изготовлен из пластика или спеченой бронзовой крошки, легко заменяется
- Смазка осуществляется масляным туманом
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму
- Манометр в комплекте. При необходимости манометр можно заменить
- Для перехода на другие размеры резьбы используются футорки, например, VTr.581.N
| Параметр | Значение |
| Рабочая среда
| Сжатый воздух
|
| Рабочее давление
| 0,05...1 МПа |
| Максимальное давление
| 1,5 МПа
|
| Тонкость очистки
| 5 мкм или 25 мкм |
| Присоединение
| G¼"...G1"
|
| Расход воздуха
| 500...5000 л/мин |
| Рабочая температура | +5...+60°С
|
Модификации:
| Модель
| Расход воздуха, л/мин | Присоединение | Габаритные размеры, мм
| Вес, кг
|
| ФРЛ-2000А-14
| 500
| G¼" | 142×153×79 | 0,74 |
| ФРЛ-3000А-14
| 2000
| G¼" | 181×209×70,5 | 1,03 |
| ФРЛ-3000А-38
| 2000
| G⅜" | 181×209×70,5 | 1,03 |
| ФРЛ-4000А-12
| 4000
| G½" | 238×238×83 | 1,99 |
| ФРЛ-4000А-34
| 4500
| G¾" | 253×218×119,5 | 2,47 |
| ФРЛ-5000А-34
| 5000
| G¾" | 300×297×115 | 3,38 |
| ФРЛ-5000А-1
| 5000
| G1" | 300×297×115 | 3,38 |

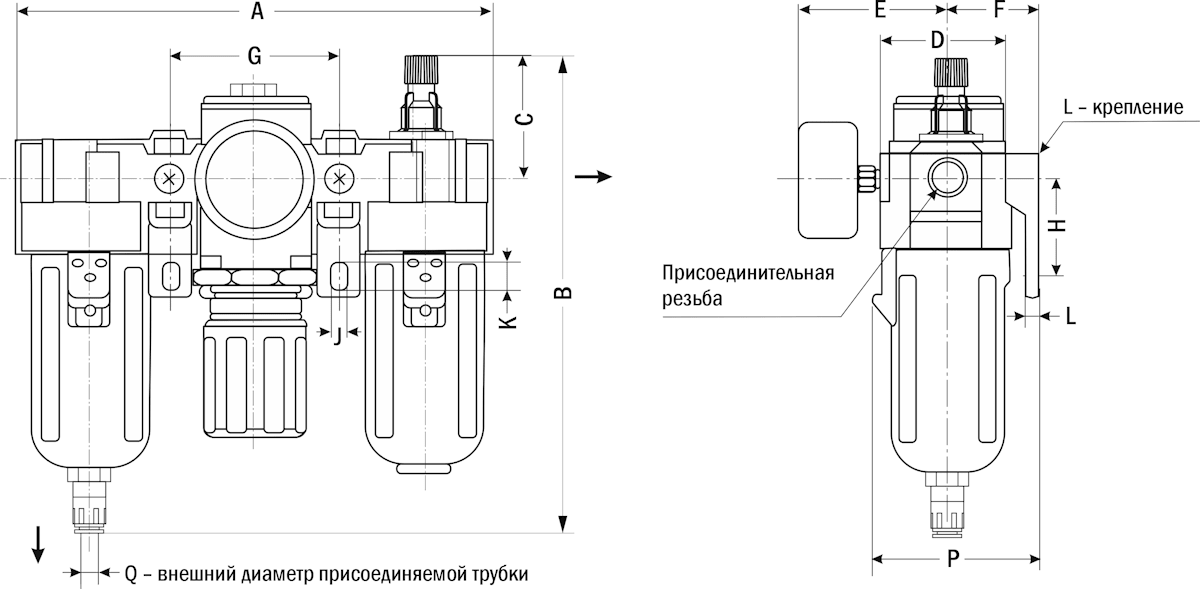

| Габаритные размеры |
 |
| ФРЛ-2000А |
 |
| ФРЛ-3000А, ФРЛ-4000А, ФРЛ-5000А |
| Модель | A | B | C | D | E | F | G | H | J | K | L | Р | Q |
| ФРЛ-2000А | 142 | 153 | 47 | 40 | 50 | 29 | 50 | 20 | 5 | 9 | 5 | 51 | - |
| ФРЛ-3000А | 181 | 209 | 51 | 53 | 42 | 34 | 64 | 54 | 7 | 11 | 7 | 70,5 | 10 |
| ФРЛ-4000А-12 | 238 | 238 | 51 | 70 | 52 | 42 | 84 | 62 | 10 | 14 | 7 | 83 | 10 |
| ФРЛ-4000А-34 | 253 | 218 | 40,5 | 70 | 69,5 | 50 | 89 | 40 | 9 | 13 | 7 | 88 | 10 |
| ФРЛ-5000А | 300 | 283 | 57 | 90 | 56 | 56 | 105 | 81 | 14 | 16 | 12 | 115 | 8 |
Версия: 2025-09-19-СДГ
| Документ | Дата обновления |
| Паспорт на ФРЛ-Х000А | 20.09.2025 |
