ФРЛ-Х010А
Доступен для скачивания
краткий каталог продукции:
![](../../upload/pdf_download.png)
Блок подготовки сжатого воздуха вертикальной компоновки ФРЛ предназначен подготовки сжатого воздуха в пневмоприводах различного назначения:
очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы
Особенности:
очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы
- Конденсат автоматически удаляется через сливной клапан
- Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
- Модули можно легко менять и дополнять
- Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
- Корпус изготовлен из алюминиевого сплава
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
- Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
- Фильтрующий элемент изготовлен из пластика или спеченой бронзовой крошки, легко заменяется
- Смазка осуществляется масляным туманом
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму
- Манометр в комплекте. При необходимости манометр можно заменитьТехнические характеристики:
Параметр | Значение |
Рабочая среда
| Сжатый воздух
|
Рабочее давление
| 0,05...1 МПа |
Максимальное давление
| 1,5 МПа
|
Тонкость очистки
| 5 мкм или 25 мкм |
Присоединение
| G¼"...G1"
|
Расход воздуха
| 500...4000 л/мин |
Рабочая температура | +5...+60°С
|
Модификации:
Модель
| Расход воздуха, л/мин | Присоединение | Габаритные размеры, мм
| Вес, кг
|
ФРЛ-2010А-14
| 500
| G¼" | 90×181×86,8
| 0,66
|
ФРЛ-3010А-14
| 1700
| G¼" | 117×225×101,8
| 0,98
|
ФРЛ-3010А-38
| 1700
| G⅜" | 117×225×101,8
| 0,98
|
ФРЛ-4010А-12
| 3000
| G½" | 154×280,5×120,5
| 1,93
|
ФРЛ-4010А-34
| 3000
| G¾" | 164×280,5×120,5
| 1,99
|
ФРЛ-5010А-34
| 4000
| G¾" | 195×357×145,3
| 3,2
|
ФРЛ-5010А-1
| 4000
| G1" | 195×357×145,3
| 3,2
|

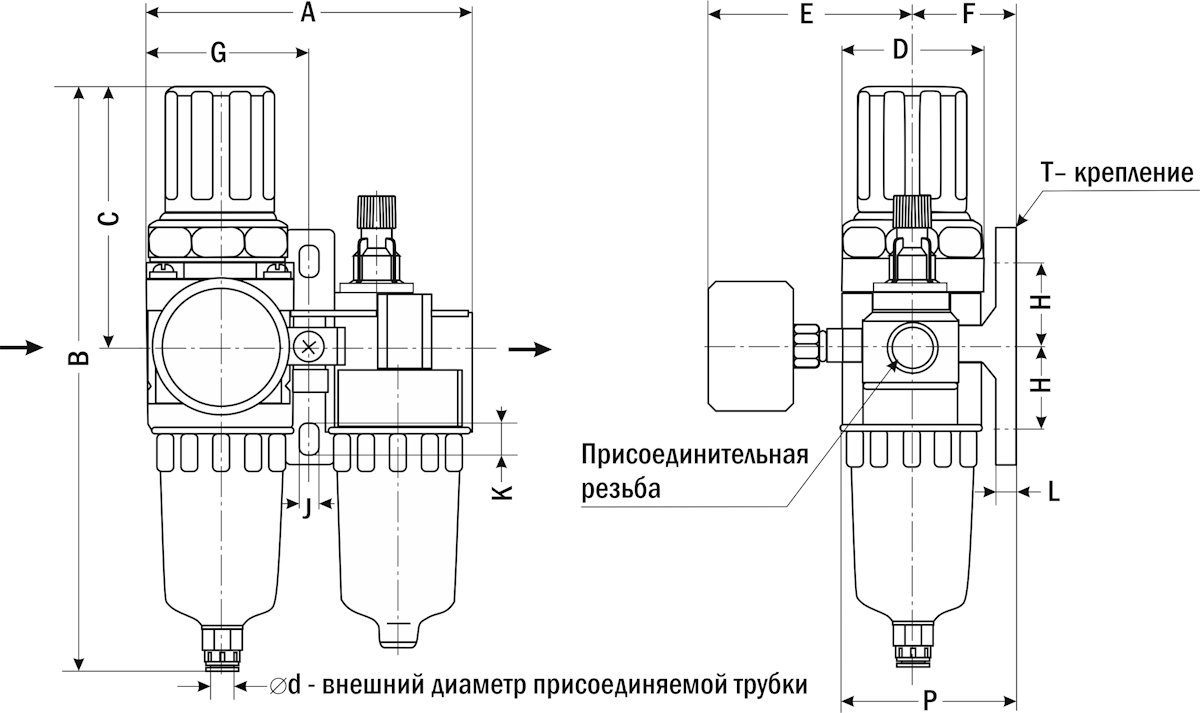

Габаритные размеры |
![]() |
ФРЛ-2010А |
![]() |
ФРЛ-3010А, ФРЛ-4010А, ФРЛ-5010А |
Размер, мм
| ФРЛ-2010А | ФРЛ-3010А | ФРЛ-4010А-12 | ФРЛ-4010А-34 | ФРЛ-5010А |
A
| 90
| 117
| 154
| 164
| 195
|
B
| 181
| 225
| 280,5
| 280,5 | 297
|
C
| 78
| 92,5
| 112
| 114
| 116
|
D
| 40
| 53
| 70
| 70
| 90
|
E
| 56,8
| 60,8
| 70,5
| 70,5
| 75,5
|
F
| 30
| 41
| 50
| 50
| 69,8
|
G
| 45
| 58,5
| 77
| 82
| 97,5
|
H
| 24
| 35
| 40
| 40
| 50
|
J
| 5,5
| 7
| 9
| 9
| 12
|
K
| 8,5
| 11
| 13
| 13
| 16
|
L
| 5
| 7
| 7
| 7
| 10,5
|
M
| 22
| 34,2
| 42,2
| 46,2
| 55,2
|
N
| 23
| 26
| 33
| 36
| 40
|
P
| 50
| 70,5
| 88
| 88
| 115
|
