Ф-Х000А

Фильтр-влагоотделитель с автоматическим сливом конденсата  Ф-Х000А предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата
Особенности:

• Конденсат автоматически удаляется через сливной клапан
• Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
• Фильтрующий элемент изготовлен из пластика или спеченной бронзовой крошки, легко заменяется
• Материал корпуса: алюминиевый сплав
• Материал прозрачного стакана: поликарбонат (в моделях начиная с Ф-3000А стакан защищен металлическим кожухом)

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух
Рабочее давление	0,05...1 МПа
Максимальное давление	1,5 МПа
Тонкость очистки	5 мкм или 25 мкм
Присоединение	G¼"...G1"
Расход воздуха	750...7000 л/мин
Рабочая температура	+5...+60°С

Модификации:

Модель	Расход воздуха, л/мин	Присоединение	Объем резервуара, см³	Габаритные размеры, мм	Вес, г
Ф-2000А-14	750	G¼"	15	139×40×40	145
Ф-3000А-14	1500	G¼"	20	151×53×56	312
Ф-3000А-38	1500	G⅜"	20	151×53×56	312
Ф-4000А-12	4000	G½"	45	189×70×70	566
Ф-4000А-34	6000	G¾"	45	209×76×70	587
Ф-5000А-34	7000	G¾"	130	189×70×90	1080
Ф-5000А-1	7000	G1"	130	189×70×90	1080

Габаритные размеры

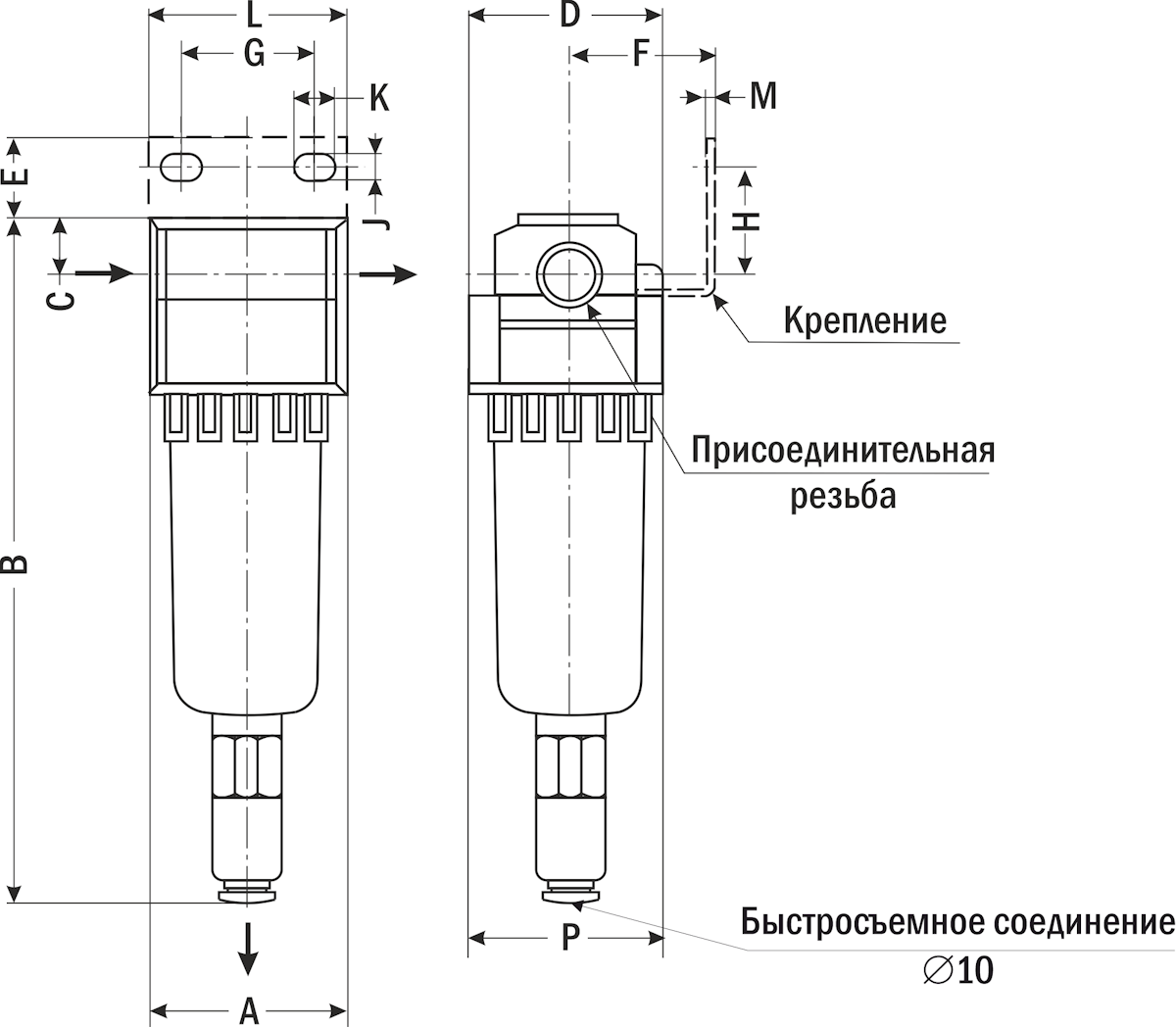

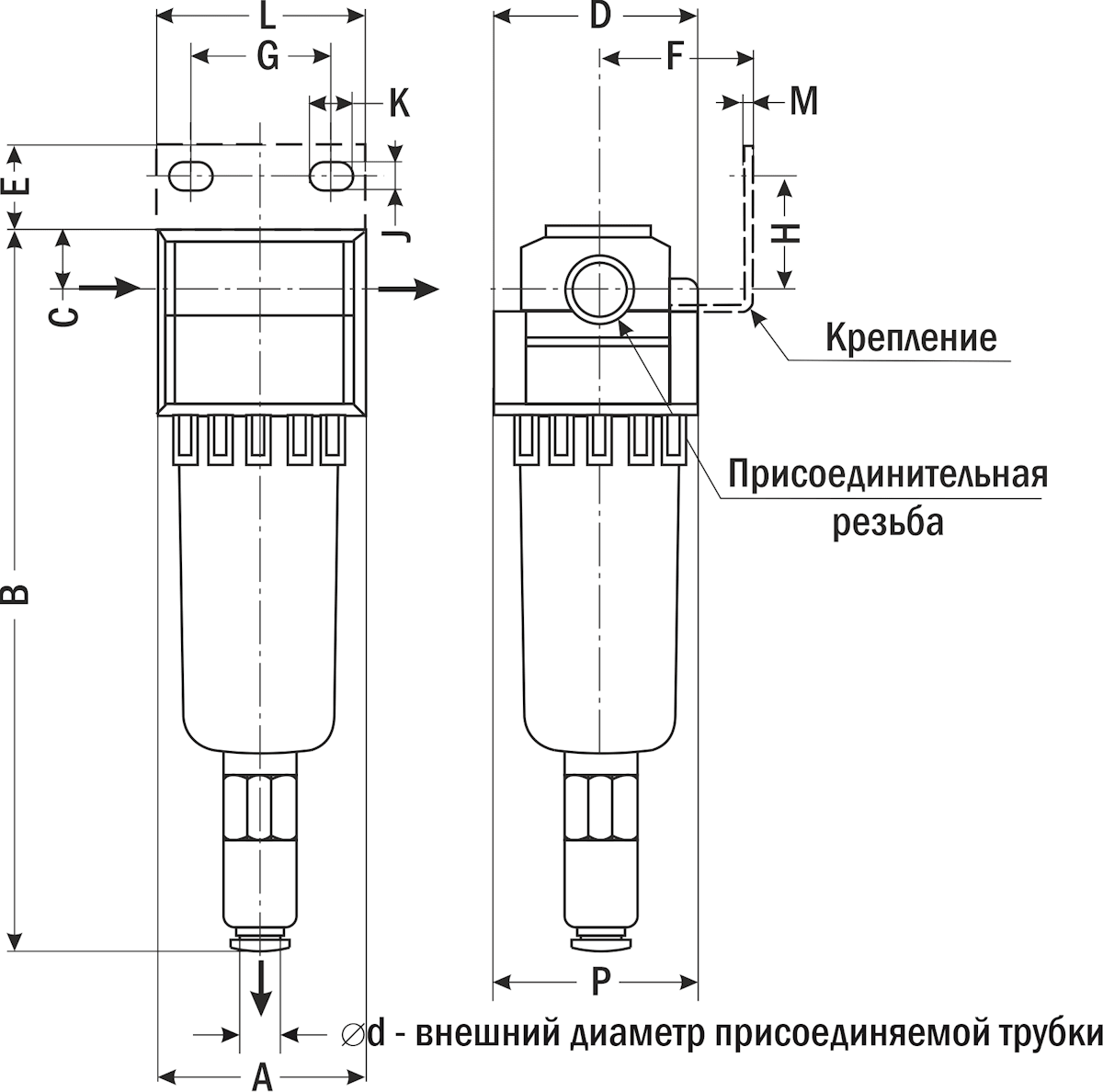

Ф-2000А

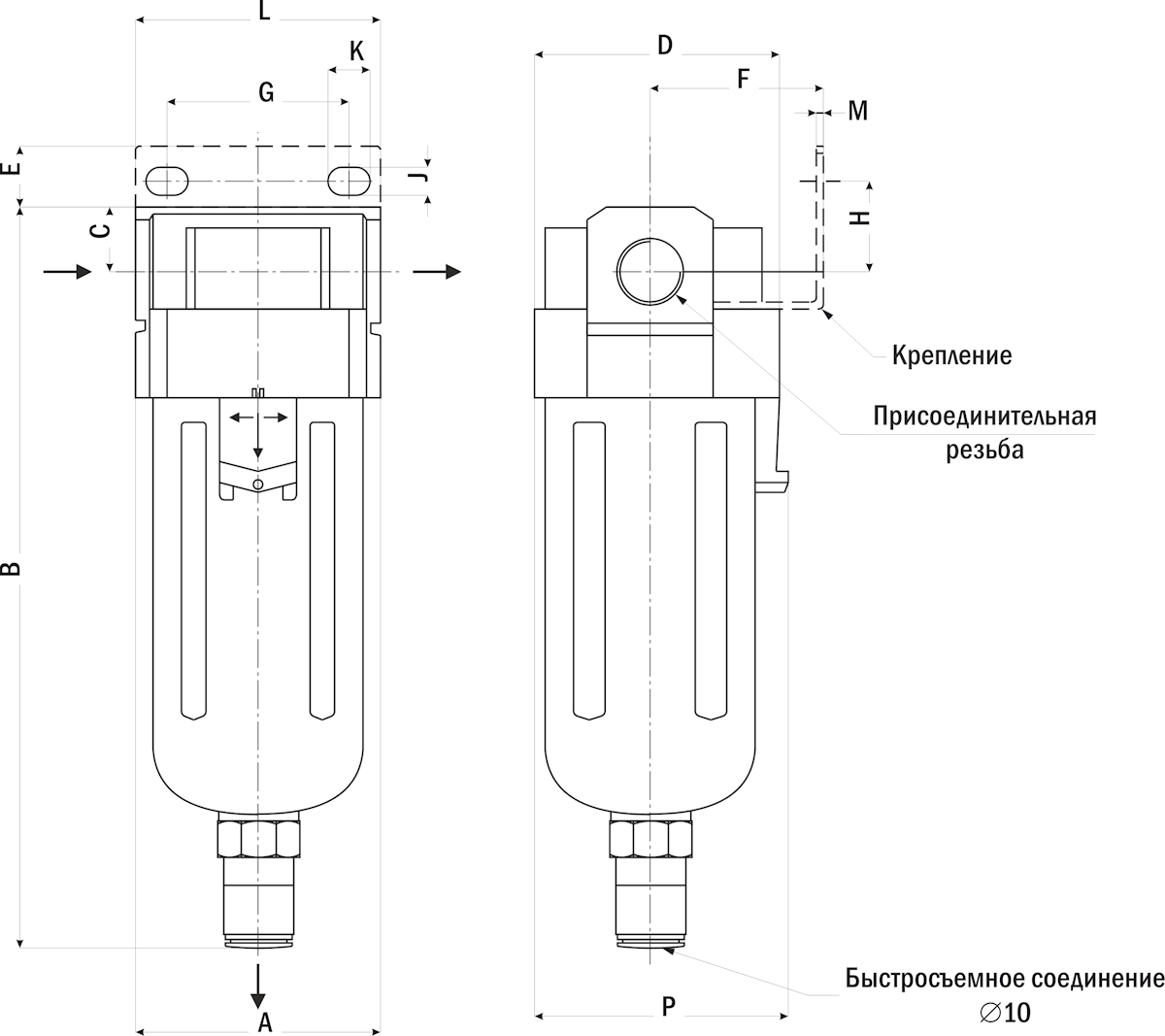

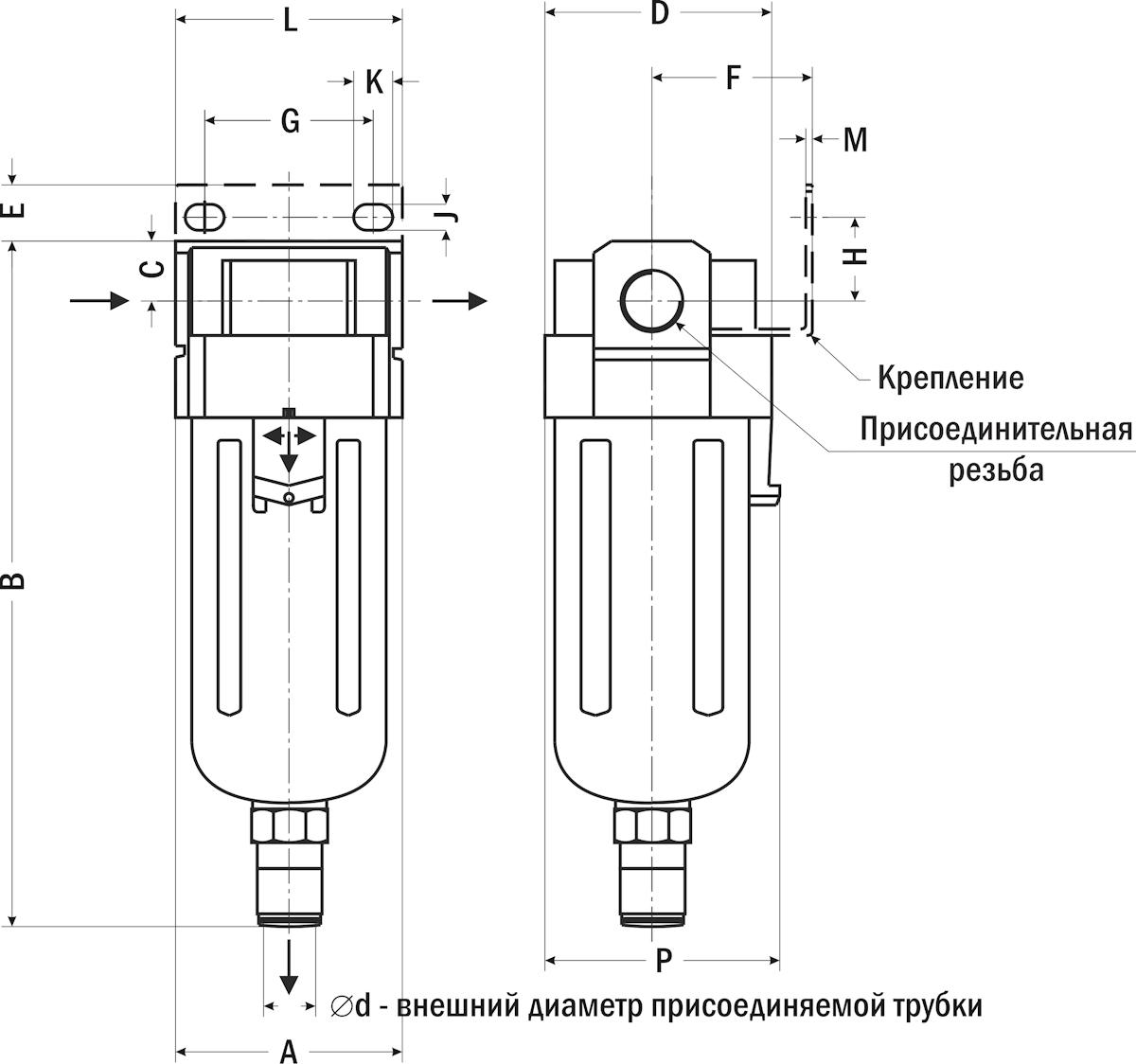

Ф-3000А, Ф-4000А

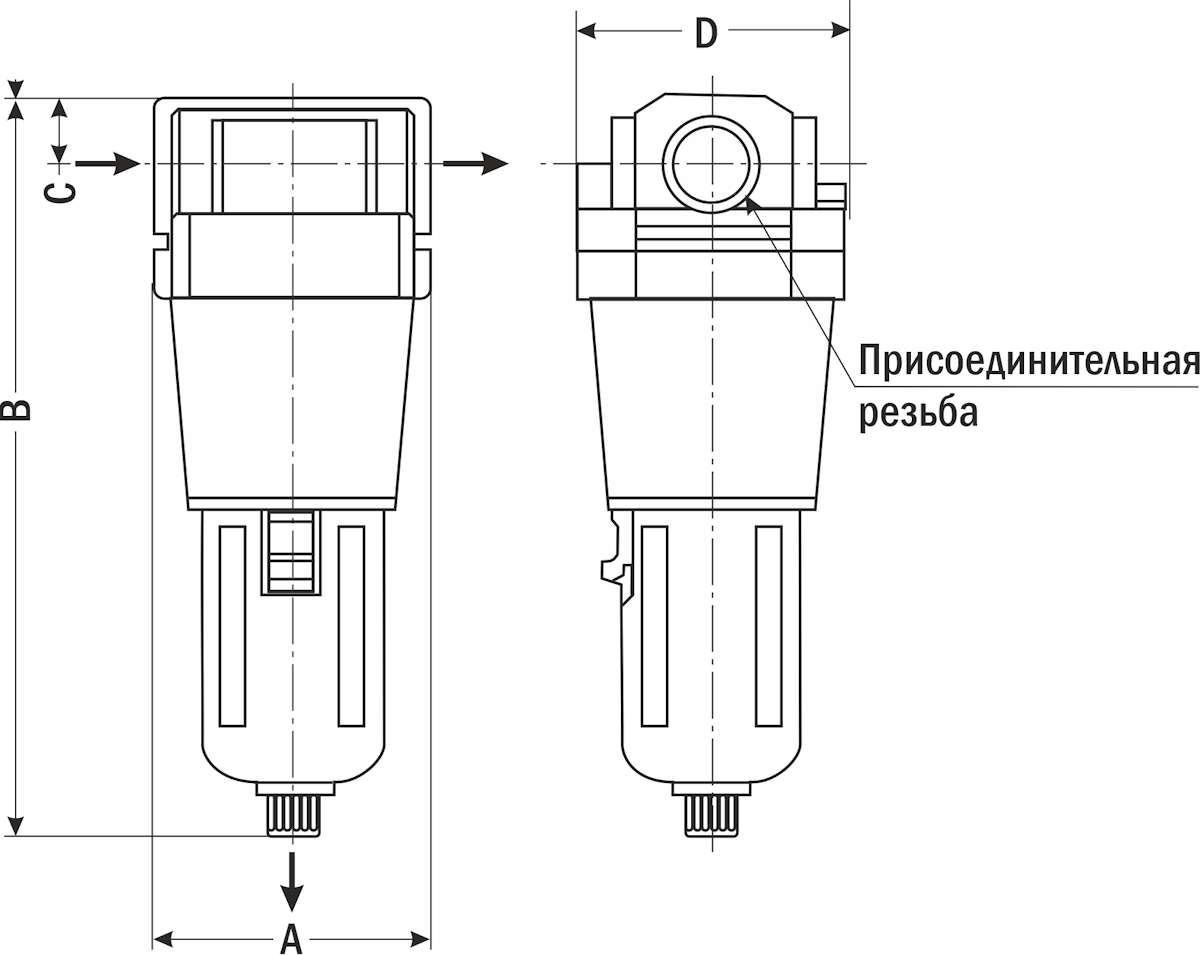

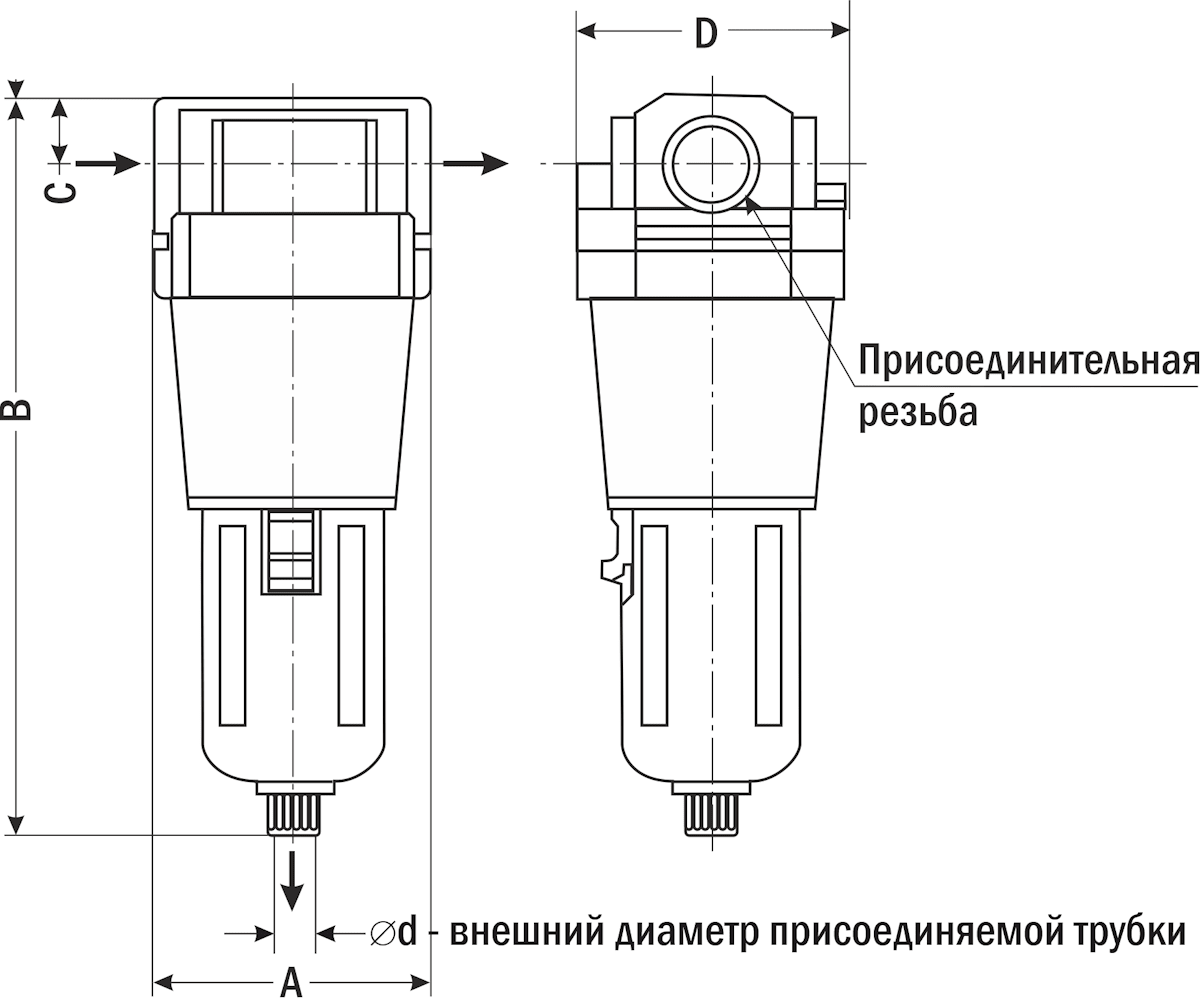

Ф-5000А

Модель	Размеры, мм
	A	B	C	D	E	F	G	H	J	K	L	M	P
Ф-2000А-14	40	139	11	40	17	30	27	22	6	8	40	2	40
Ф-3000А-14	53	151	14	53	16	41	40	23	6	8	53	2	56
Ф-4000А-12	70	189	18	70	17	50	52	25	8	12	70	2	70
Ф-4000А-34	76	209	20	70	−	−	−	−	−	−	−	−	70
Ф-5000А	90	286	24	90	−	−	−	−	−	−	−	−	−

Версия: 2025-05-21-СДГ
