Регулятор давления предназначен для понижения давления сжатого воздуха и поддержания его на заданном уровне с высокой точностью
Особенности:
- Обладает высокой скоростью удаления воздуха
- Входной порт оснащен фильтром грубой очистки
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
- Простой способ установки поддерживаемого давления поворотом ручки
- Высокая точность поддержания заданного давления
- Все модели регулятора имеют два боковых резьбовых патрубка для присоединения манометра
- В комплекте манометр и кронштейн для монтажа в любом положении
Принцип действия: При вращении настроечной рукоятки регулятора давления ARP-IR происходит сжатие пружины, соединенной с диафрагмой. Диафрагма искривляется, задавая величину пропускного отверстия. Подаваемый на вход воздух, проходя через систему промежуточных диафрагм и открытый главный клапан, выходит через порт выхода. При увеличении давления сверх заданного, нарушается баланс сил, создаваемых диафрагмами. Основной клапан закрывается, открывая выпускной клапан для сброса избыточного давления в атмосферу. Благодаря чувствительности диафрагмы даже к незначительным колебаниям давления, обеспечивается высокая точность регулировки.
![](/upload/iblock/cdf/arpirsp.jpg)
Регуляторы давления ARP-IR имеют два перепускных отверстия для сброса воздуха в процессе регулирования. Модель ARP-IR30 оснащена дополнительным портом деаэрации.
![](/upload/iblock/cdf/arpird2.jpg)
Технические характеристики:
Параметр | ARP-IR10,
ARP-IR11 | ARP-IR20,
ARP-IR22 | ARP-IR30 |
Рабочая среда
| Сжатый очищенный воздух
| ||
Максимальное давление
| 1 МПа
| ||
Присоединение
| G⅛"
| G¼"
| G⅜"
|
Присоединение манометра
| G⅛"
| ||
Расход воздуха на собственные нужды при максимальном давлении
| ≤ 5 л/мин
при макс. давлении
| ≤ 4 л/мин
при макс. давлении | ≤ 9,5 л/мин
при макс. давлении |
Чувствительность
| 0,2% (от диапазона регулирования)
| ||
Точность воспроизводимости
| ±0,5% (от диапазона регулирования)
| ||
Рабочая температура
| −5...+60°С* | ||
Материал мембраны, уплотнения
| NBR
| ||
Габаритные размеры с манометром | 90×35×57,5 мм
| 123×50×80 мм
| 148×66×93 мм
|
*При низких температурах необходимо использовать сухой воздух
Пневматическая схема |
![]() |
Модификации:
Модель
| Резьба порта деаэрации
| Расход воздуха, норм. л/мин
| Диапазон регулирования, МПа
| Макс. давление, МПа
| Диапазон измерения манометра, МПа | Вес, г
|
ARP-IR10
| – | 200
| 0,005...0,2
| 1,0
| 0...0,2 | 145
|
ARP-IR11 | 300
| 0,005...0,4 | 0...0,4 | 145
| ||
ARP-IR20 | 600
| 0,005...0,2 | 0...0,2 | 325
| ||
ARP-IR22
| 1000
| 0,005...0,8
| 0...1,0 | 330
| ||
ARP-IR30
| G½"
| 3000
| 0,01...0,2
| 0...0,2 | 670
|

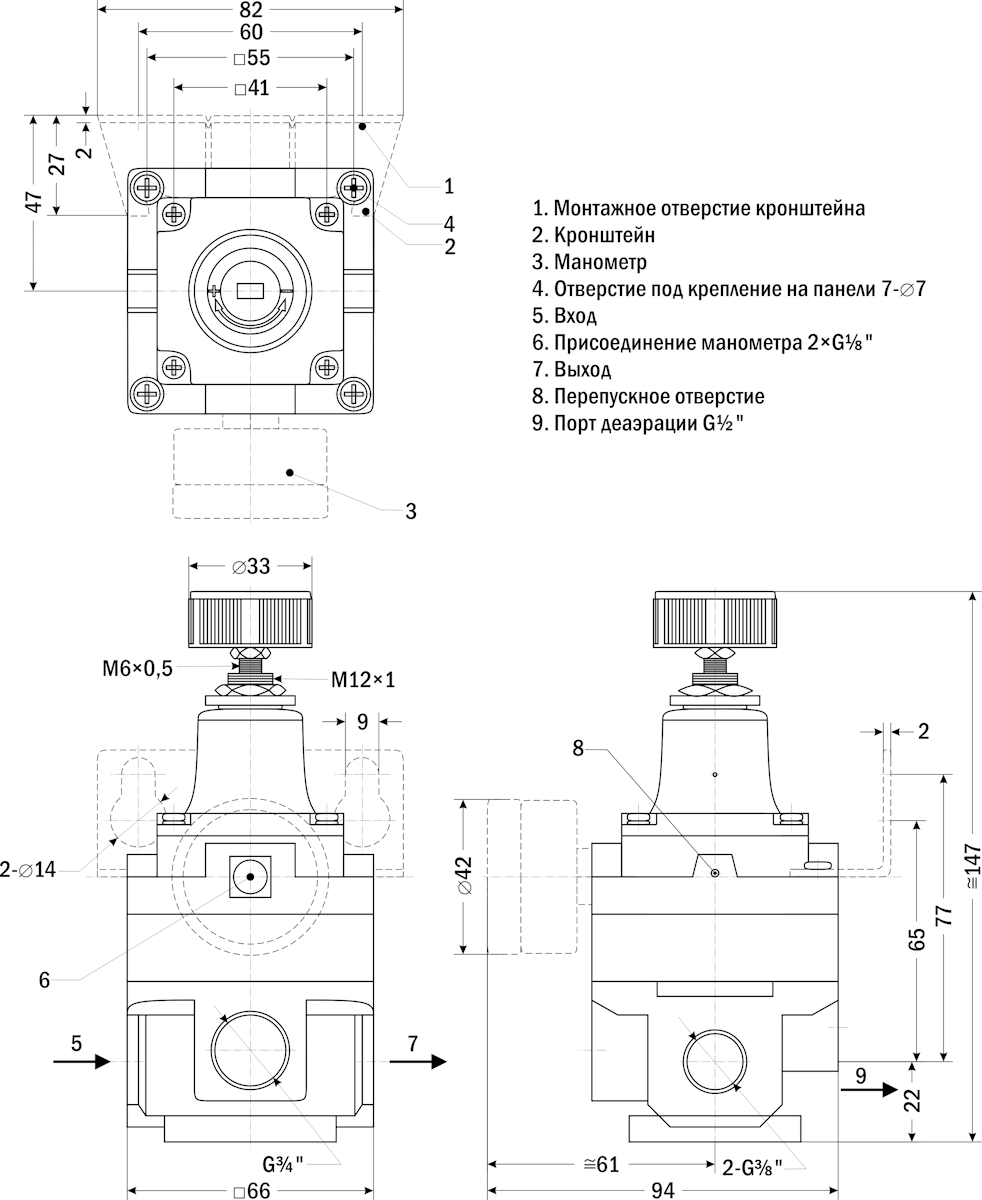

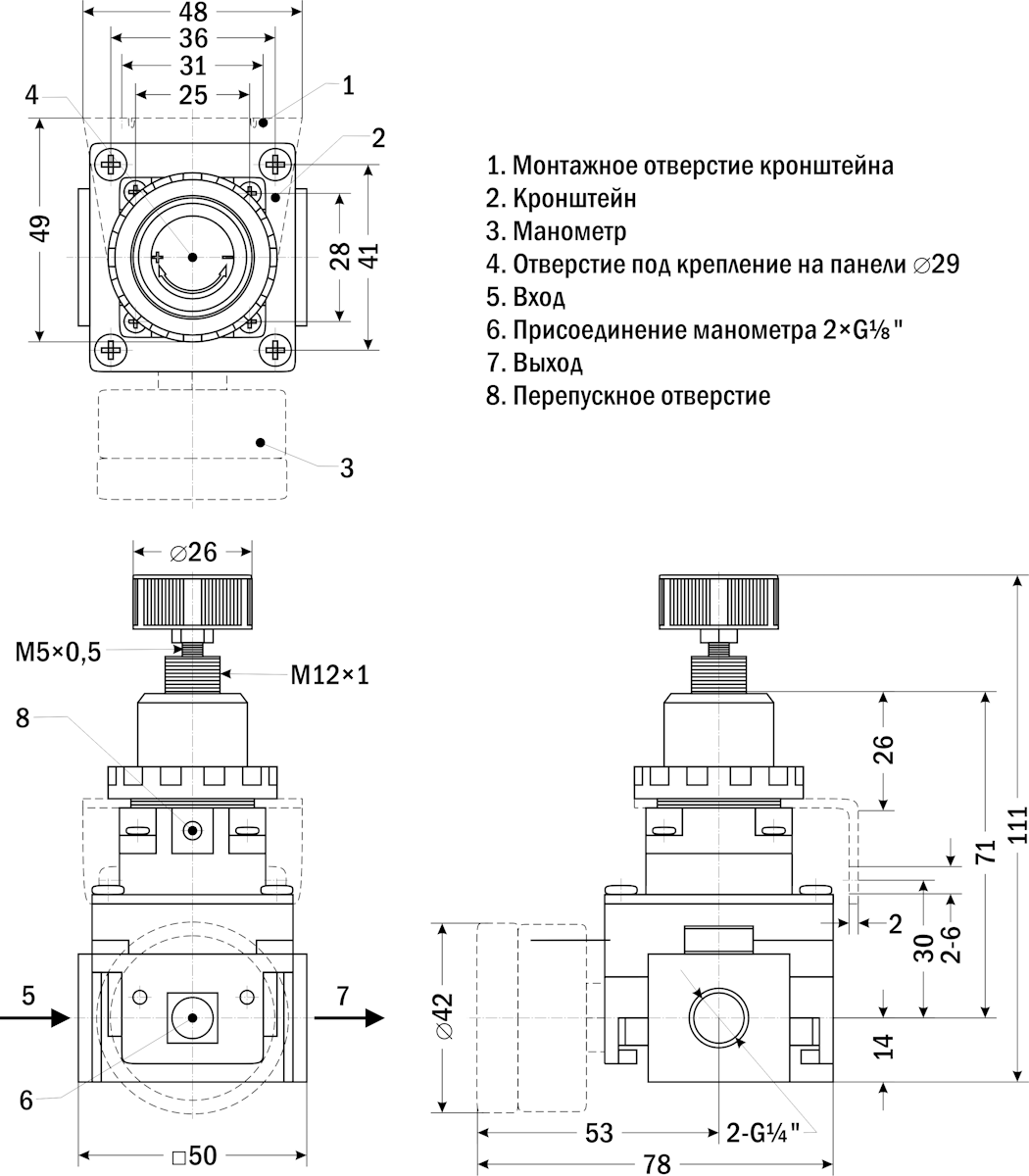

Габаритные размеры |
ARP-IR10, ARP-IR11
|
ARP-IR20, ARP-IR22
|
ARP-IR30
|
Позиция | Элемент прибора |
1
| Монтажное отверстие кронштейна
|
2
| Кронштейн
|
3 | Манометр |
4 | Отверстие под крепление на панели |
5 | Панель |
6 | Вход |
7 | Присоединение манометра 2×G⅛" |
8 | Выход |
9 | Перепускное отверстие |
10 | Перепускное отверстие |
11
| Порт деаэрации G½"
|
