ARG1-V-22IR
Доступен для скачивания
краткий каталог продукции:
Цена: 1743 руб.
Антивандальный металлический переключатель с подсветкой ARG1-V-22IR предназначен для управления различным оборудованием в промышленности, в сфере обслуживания, системах контроля доступа и безопасности. Переключатель можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежнее название переключателя: SD16-V-22IR
Особенности:
-
Монтаж в плоские панели толщиной до 13 мм, фиксация стопорной гайкой
-
Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
-
Пружинный возвратный механизм
-
Для предотвращения непреднамеренного переключения ручки устройства рекомендуется использовать крышку КЗП-22Б, КЗП-22БП
-

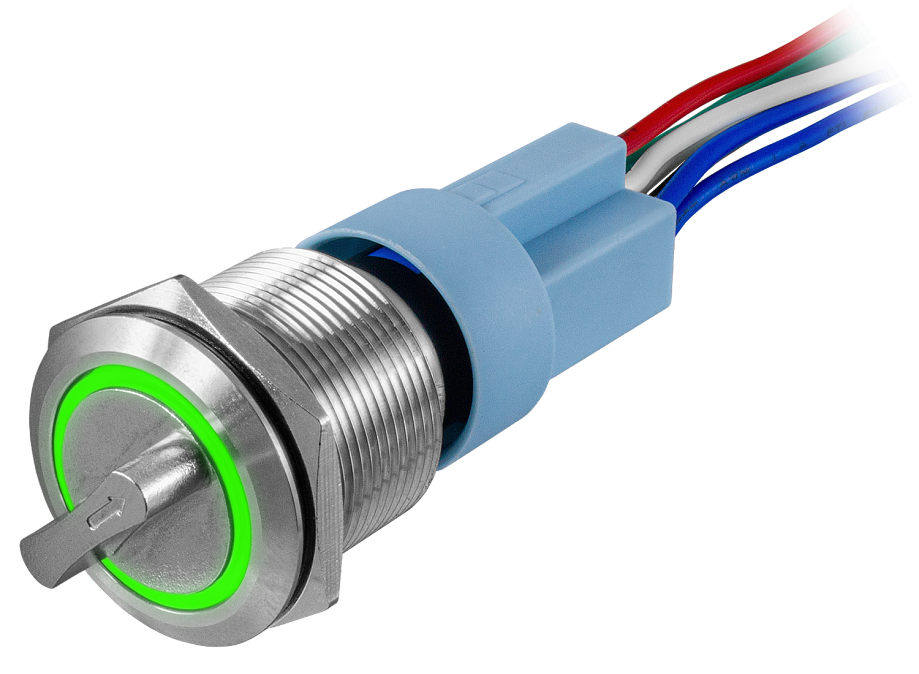

Для быстрого и удобного подключения кнопок без пайки рекомендуется использовать коннектор ПИН-22П-5/8 (для 2 положений) или ПИН-22П-8/8 (для 3 положений) (не входит в комплект, необходимо заказывать отдельно)
Технические характеристики:
| Параметр | Значение |
| Количество положений
| 2 или 3 |
| Контакты | 1 или 2 переключающих |
| Исполнение
| С фиксацией или с самовозвратом |
| Коммутационная способность | ~5 А, 250 В |
| Присоединение
| Пайка или плоские изолированные
разъемы НПИ-М2-0528 2,8×0,5 мм |
| Подсветка
| Светодиодная кольцевая
красная или зеленая |
| Питание подсветки | ~220 В |
| Материал корпуса | Нержавеющая сталь |
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия | 22 мм |
| Толщина панели | ≤ 13 мм |
| Сечение присоединяемых проводов | ≤ 2,5 мм² |
| Степень пылевлагозащиты* | IP65 |
| Степень защиты от внешних механических воздействий*
| IK06
|
| Температурный диапазон применения | −20...+50°С |
| Электрическая износостойкость | ≥ 50 000 циклов |
| Механическая износостойкость |
≥ 500 000 циклов
|
| Ресурс работы светодиода | ≥ 27 000 ч |
| Габаритные размеры выступающей части | ∅ 24,8×9 мм |
| Максимальные габаритные размеры | 29×25×47 мм |
| Монтажная глубина** | 38 мм |
| Вес
| 36 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:** Без учета ответных разъемов.
| Модификация | Количество положений | Исполнение | Контакты
| Цвет подсветки
|
| -22IR2S-L001-U-SR220
-22IR2S-M001-U-SR220 | 2 | с фиксацией
с самовозвратом | 1 переключающий |
красный
|
| -22IR3S-L002-U-SG220
-22IR3S-M002-U-SG220 | 3 | с фиксацией
с самовозвратом | 2 переключающих | зеленый
|
| Схема работы и подключения
|
|
| Схема расположения контактов
|
 |

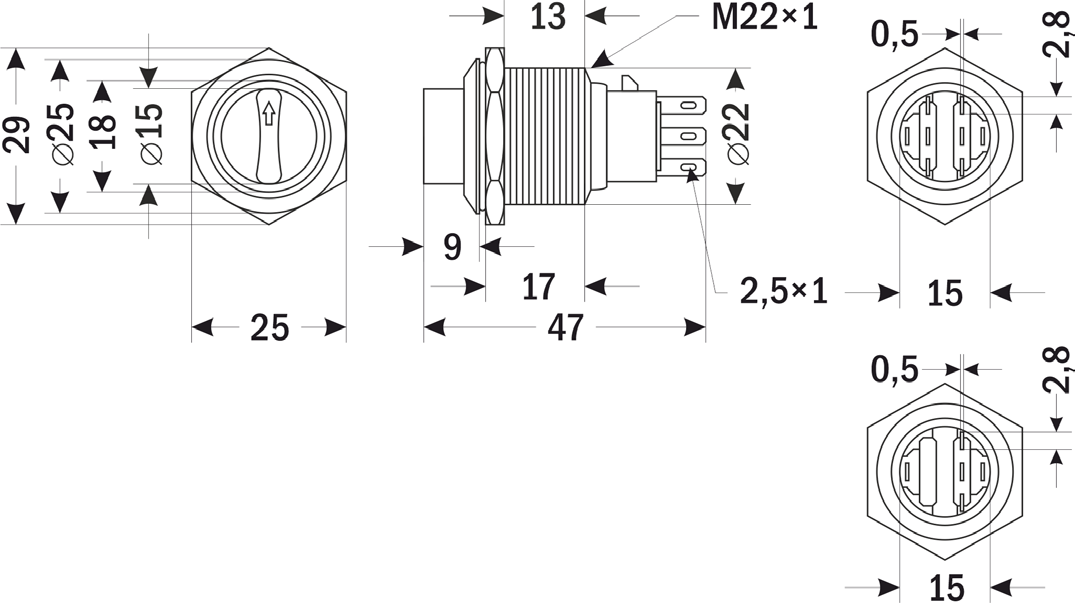

| Габаритные размеры |
 |

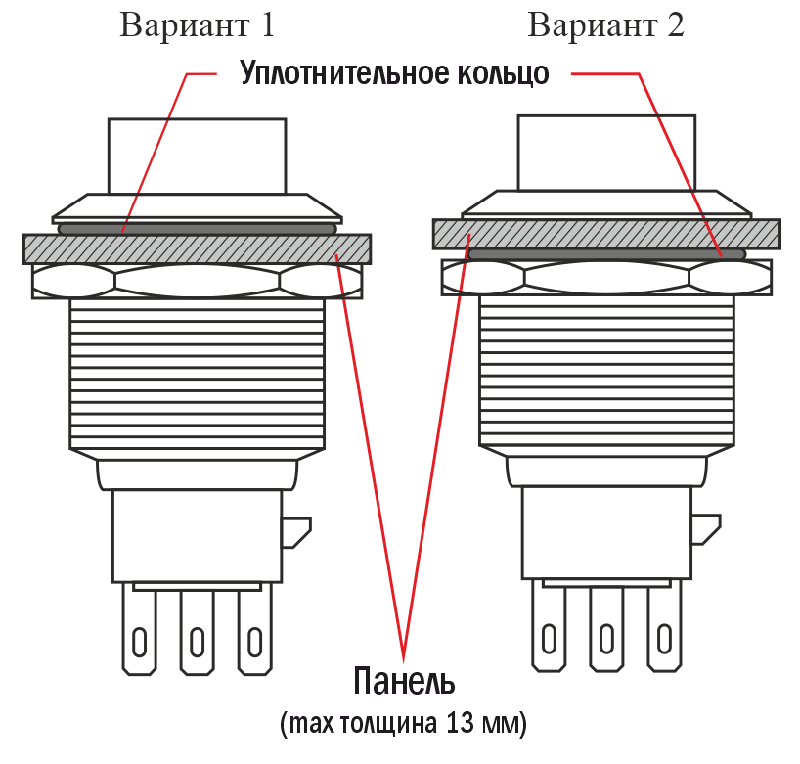

| Схема установки
|
 |
Версия: 2026-03-03-СДГ
