КМВГ-А-4П
Доступен для скачивания
краткий каталог продукции:
![](../../upload/pdf_download.png)
Распределительная коробка КМВГ-А-4П предназначена для устройства мест соединения и разветвления различных типов проводов в силовых или слаботочных сетях. Коробка герметична, обладает степенью защиты IP68 и предназначена для длительной работы под водой
Монтаж:
На задней панели коробки расположены 4 отверстия для установки на стену (плоскость). Размеры монтажных отверстий представлены на чертеже.
В комплекте идет уплотнение, которое необходимо вставить в паз на корпусе коробки
В комплекте идет уплотнение, которое необходимо вставить в паз на корпусе коробки
![](/upload/iblock/KMVG-A-4P_ris.png)
Технические характеристики:
Параметр | Значение |
Материал корпуса
| Поликарбонат
|
Конструкция
| Квадратная с крышкой
|
Крепление крышки | Винтовое М3 |
Крепление коробки | Винтовое на поверхность |
Температура эксплуатации | −40...+105°C |
Количество входов | 4 |
Номинальный ток | 24 А |
Номинальное напряжение
| 450 В
|
Сечение жил кабеля | 0,5...6 мм² |
Диаметр кабеля | 10...13 мм |
Степень пылевлагозащиты | IP68 |
Глубина погружения | до 5 м |
Габаритные размеры | 116×108×37 мм |
Вес | 117 г |

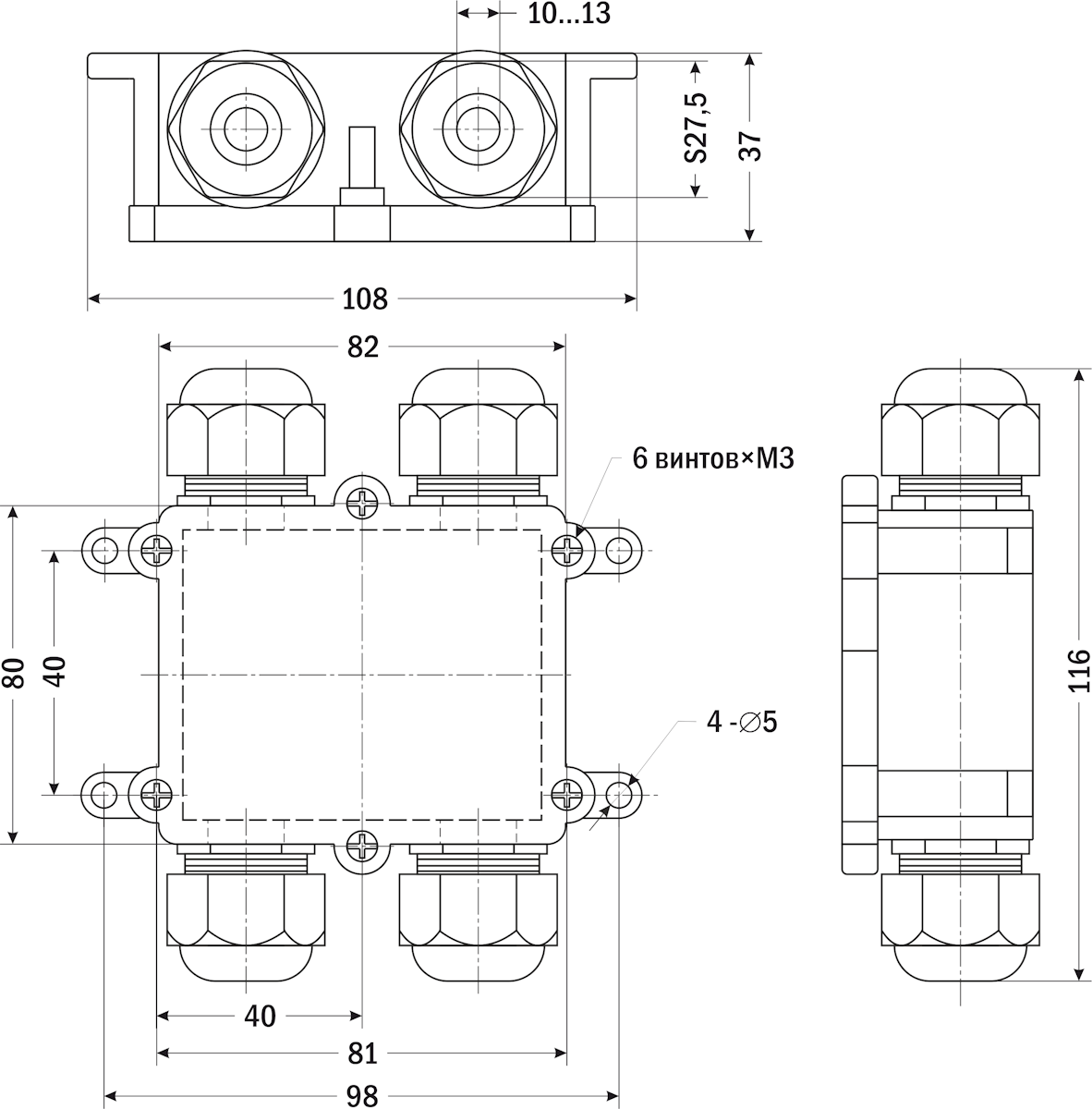

Габаритные размеры |
![]() |
Монтажные отверстия
|
![]() |
