AR524SR-3
Доступен для скачивания
краткий каталог продукции:
![](../../upload/pdf_download.png)
Краны шаровые трехходовые T-типа неполнопроходные с электроприводом AR524SR-3 предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2024-04-17-ШАР
- Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
- Универсальное основание позволяет легко заменить привод на любой другой из серии AR5xx: AR500, AR501, AR504SR, AR500E, AR510, AR520, AR560, AR564SR, AR570. Сравнительная таблица приводов серии AR5xx
- Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы.
Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG - Светодиодный индикатор состояния привода на крышке корпуса (для модификации с питанием ~220 В)
- Пыле- и влагозащищенный корпус привода IP66 (защита от мощных водяных струй)
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
Параметр | Значение | ||
Тип | Шаровой трехходовой Т-типа неполнопроходной | ||
Рабочая среда | Вода, горячая вода, масло, воздух | ||
Материалы | Корпус: латунь
Уплотнение: PTFE | ||
Температура рабочей среды | +2...+90°С | ||
Рабочее давление | 0,0...1,6 МПа | ||
Диаметр условного прохода | 15...40 мм | ||
Присоединение | Резьбовое G½"...G1½" | ||
Угол полного поворота | 90° (вращение в обоих направлениях) | ||
Схема подключения | 2-проводная с выключением одного контакта | ||
Модель электропривода | AR524SR | ||
Время полного поворота, с | 8...10 | ||
Крутящий момент, Н∙м | 4 | ||
Питание, В | ~220 В | =12...24 В | |
=12 В | =24 В | ||
Ток, мощность | 25 мА, 2 ВA | 400 мА, 4,8 Вт | 170 мА, 4 Вт |
Пусковой ток зарядки конденсатора | 40 мА | 1А | |
Ток покоя | - | 5 мА | |
Степень пылевлагозащиты привода | IP66 | ||
Длина кабеля | 650 мм |
Обозначение | Ду,
мм | Дэф, мм | Kv,
м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель
привода | Вес крана
с приводом, г |
AR524SR-3-15/10 GBP | 15 | 10 | 11 | G1/2" | 0,0 | 1,6 | AR524SR | 491 |
AR524SR-3-20/11 GBP | 20 | 11 | 20 | G3/4" | 626 | |||
AR524SR-3-25/17 GBP | 25 | 17 | 60 | G1" | 744 | |||
AR524SR-3-32/24 GBP | 32 | 24 | 80 | G11/4" | 1097 | |||
AR524SR-3-40/29 GBP | 40 | 29 | 110 | G11/2" | 2205 |
Расшифровка обозначения на примере крана AR524SR-3-15/10 XYZ:
AR524SR – модель привода.
3 – трехходовой кран.
15 – условный диаметр прохода в мм.
10 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
AR524SR – модель привода.
3 – трехходовой кран.
15 – условный диаметр прохода в мм.
10 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

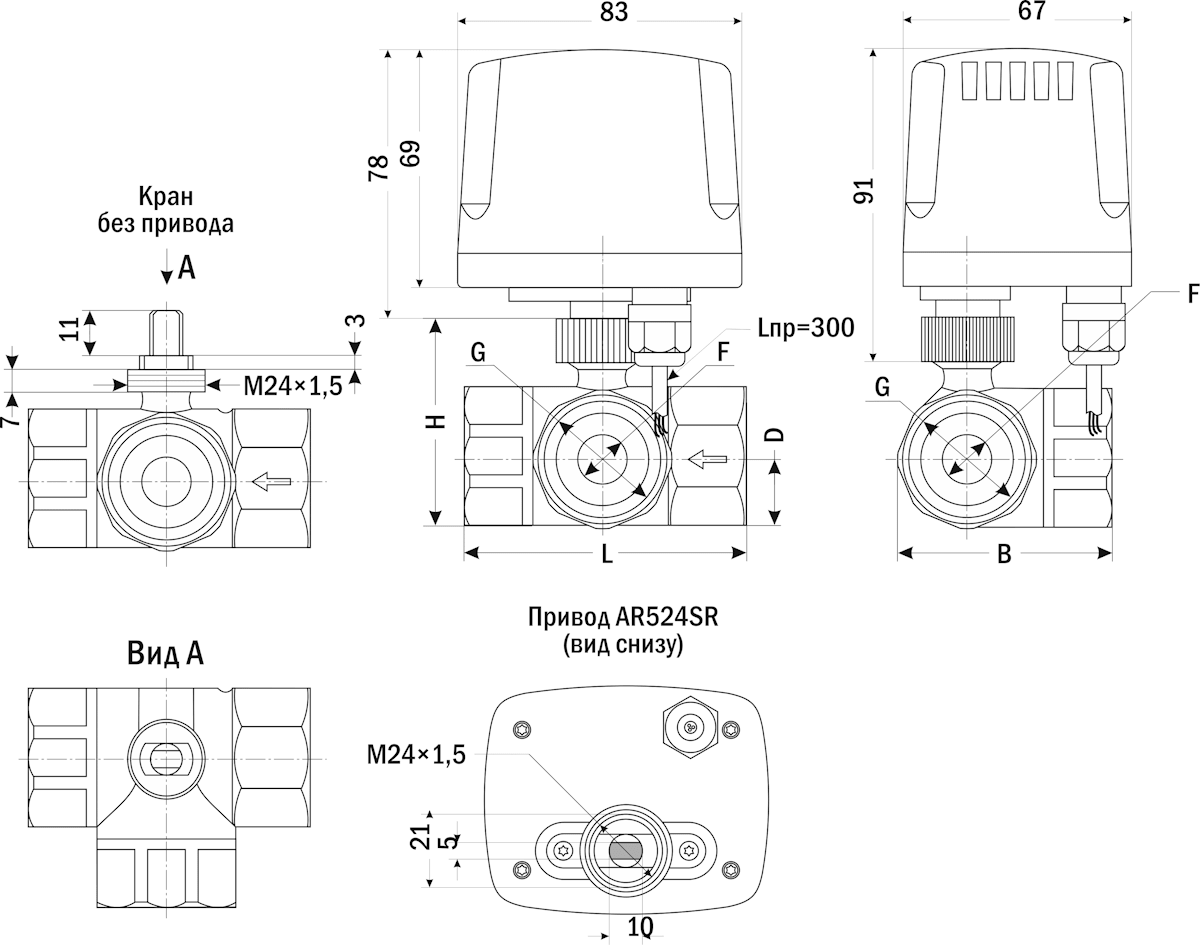

Габаритные размеры |
![]() |
Размер, мм | AR524SR-3, Ду, мм | ||||
-15/10 | -20/11 | -25/17 | -32/24 | -40/29 | |
B | 42 | 53 | 58 | 75,5 | 94 |
D | 14 | 16 | 20 | 27,5 | 34 |
F (Дэф) | 10 | 11 | 17 | 24 | 29 |
G | 1/2" | ¾" | 1" | 11/4" | 11/2" |
H | 45 | 52 | 60 | 76 | 88 |
L | 55,5 | 68 | 76 | 97 | 118 |
Документ | Дата обновления |
Паспорт на AR524SR-3 | 24.04.2024 |
