ARC-SSR-H

Твердотельное (полупроводниковое) реле ARC-SSR-H предназначено для бесконтактной коммутации нагревательных элементов, ламп
и других устройств с рабочим напряжением ~40…480 В
Особенности:

• Полностью бесшумная работа
• Светодиодный индикатор рабочего состояния
• Отсутствие искрения и электрической дуги при коммутации
• Низкий уровень электромагнитных помех благодаря применяемому методу определения перехода напряжения через ноль
• Возможность коммутации электродвигателей
• Не требует профилактических работ в процессе эксплуатации
• Компактность, хорошая теплоотдача

Рекомендации:

• При нагрузке свыше 5 А обязательно использование радиатора. Рабочая температуру реле ≤+60°C
• При установке реле на радиатор необходимо применять теплопроводную пасту
• Для защиты реле от короткого замыкания необходимо использовать быстродействующие предохранители
• Требуется заземление радиатора

Технические характеристики:

Параметр	Значения
Ток нагрузки	100 А, 120 А, 150 А	200 А	300 А
Напряжение нагрузки	~40…480 В
Напряжение управления/реостат	=3…32 В
Ток управления	≤ 5…25 мА
Напряжение включения	≤ 1,3 В
Ток утечки	≤ 3 мА
Время переключения	≤ 10 мс
Диэлектрическая прочность	~2,5 кВ, 50 Гц/1 мин
Сопротивление изоляции	1000 МОм/=500 В
Температура эксплуатации	−20…+50°С без конденсации влаги
Габаритные размеры	37,5×25×94 мм	42,5×34×94 мм	41,5×39×95,5 мм

Габаритные чертежи

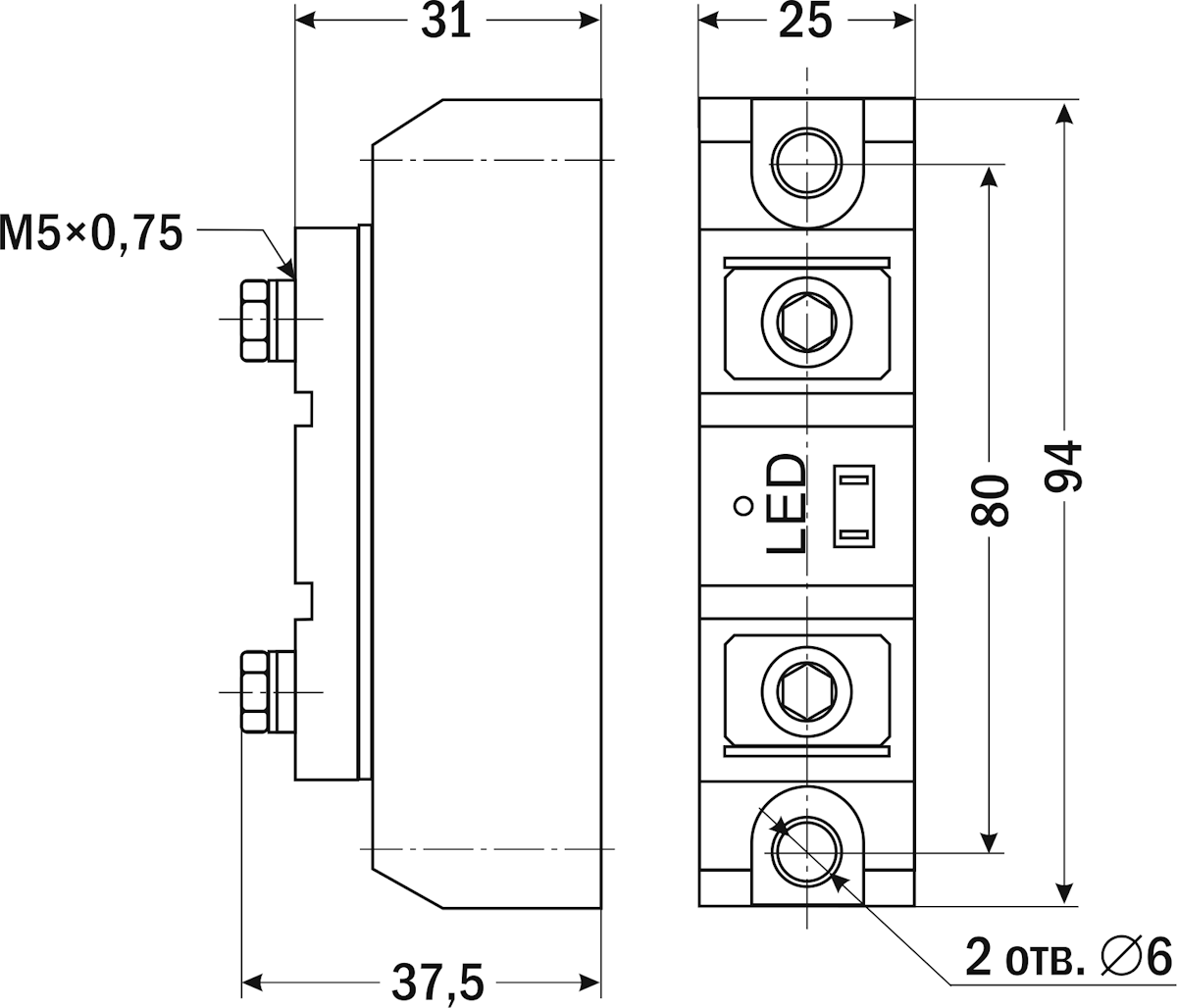

100 A, 120 A, 150 A

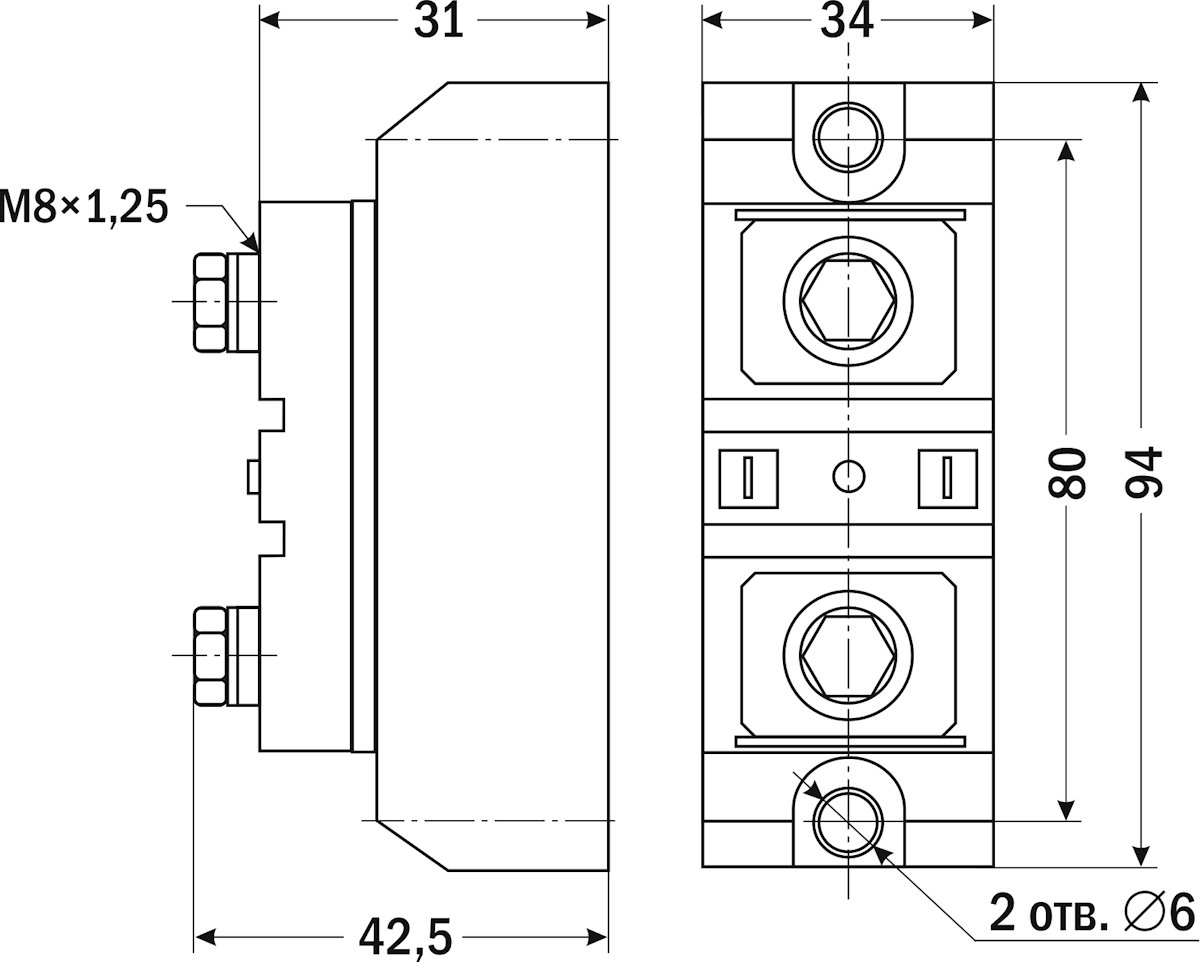

200 A

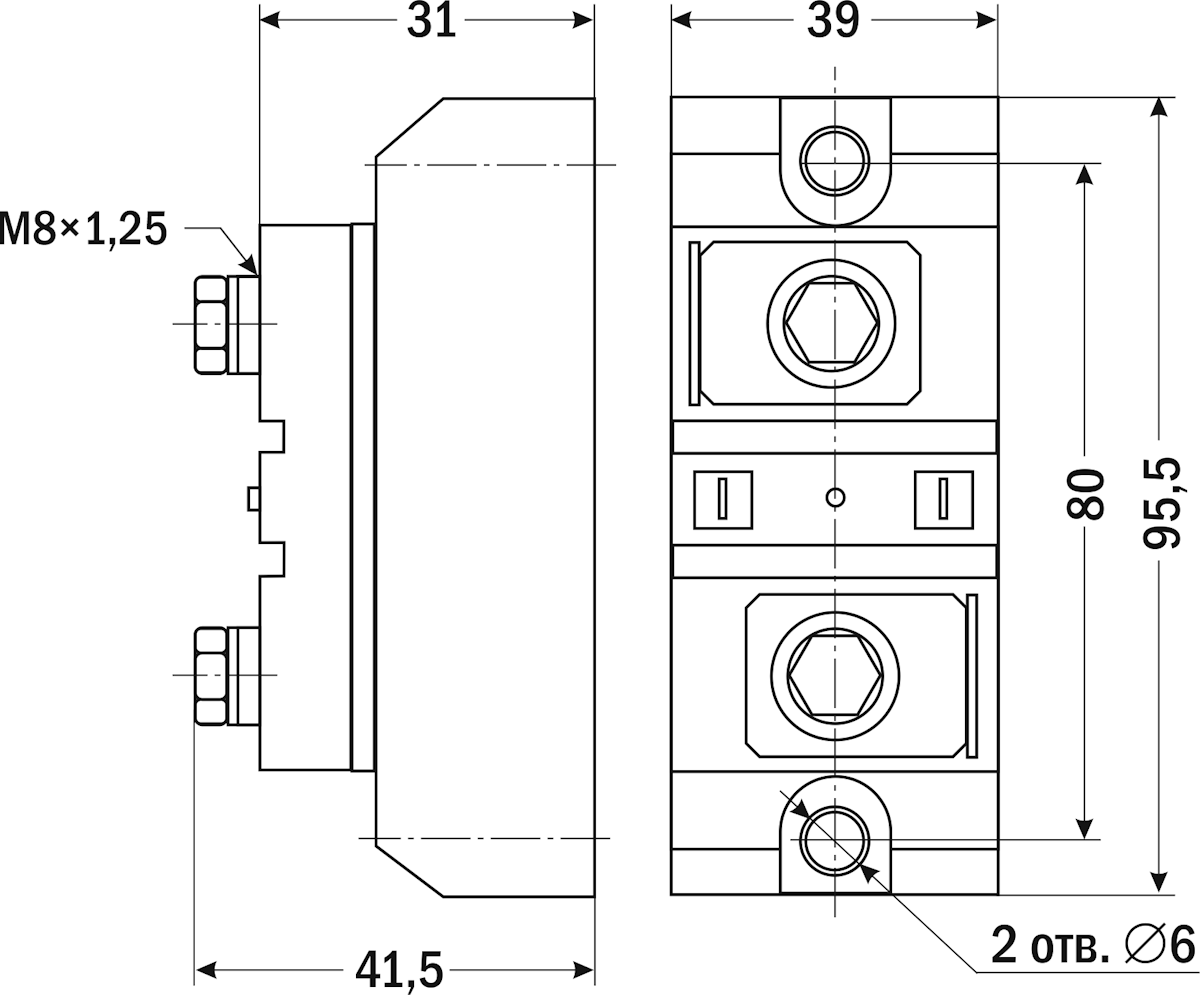

300 A

Версия: 2015-05-19-КВА
